1. Fabriqué en Allemagne
2. Ventilateurs EC
3. Boîtier robuste et autoportant en tôle d'acier avec revêtement par poudrage de haute qualité, de série en RAL 9016, ou en acier inoxydable
4. Longueurs d'appareils personnalisées jusqu'à 3 000 mm
5. Facile d'entretien grâce à sa micro-grille d'aspiration sans filtre
6. Ailettes de soufflage en profilé d'aluminium (en forme de goutte) pour une circulation optimale de l'air
7. Grande portée, niveau sonore minimal, isolation optimale
8. Différents fluides caloporteurs possibles
9. Commande électronique multifonction TEKADOOR, commande côté client en option

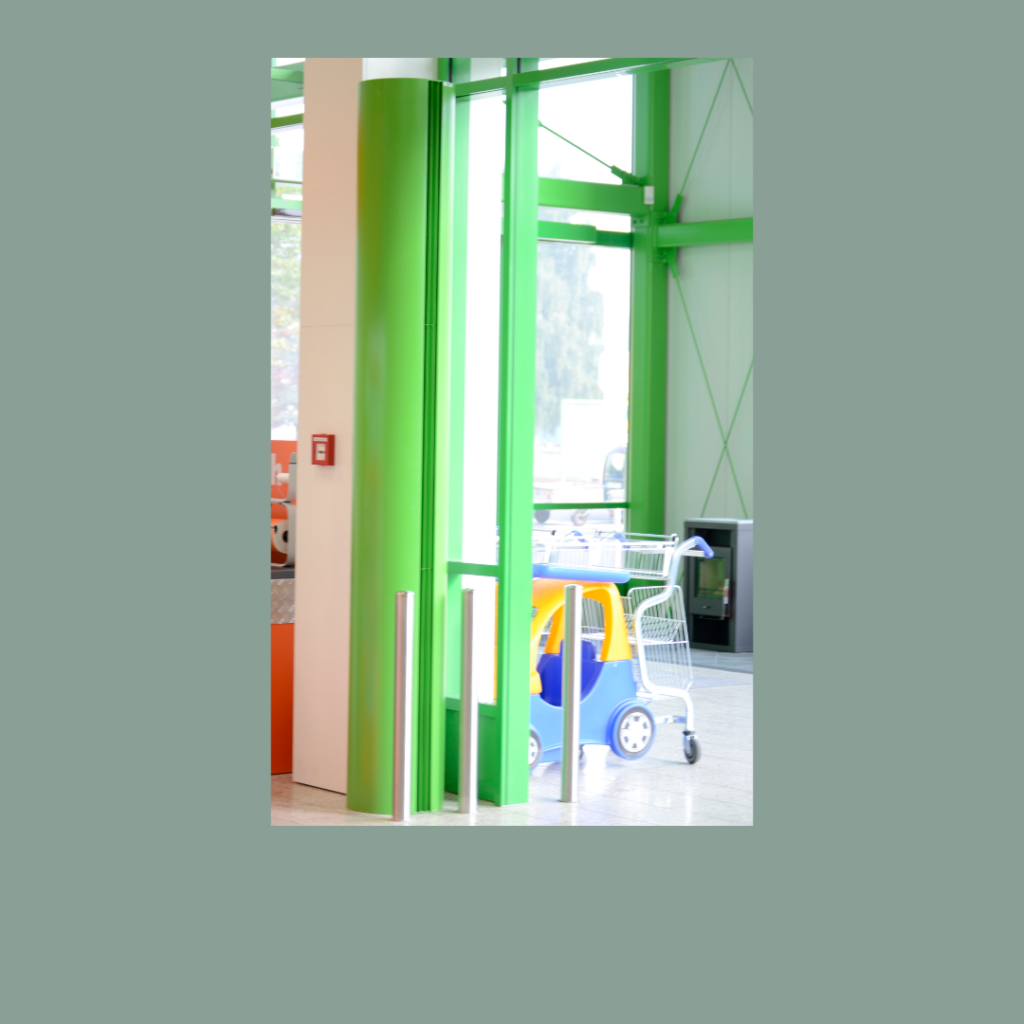

Modèle sur pied :
Le montage s'effectue de manière simple et sûre à l'aide de perçages pratiqués dans la plaque de base, directement sur le sol fini. Des évidements adaptés sont prévus dans la plaque de base pour permettre un acheminement dissimulé de l'alimentation électrique par le bas. Une alimentation électrique par le haut est également possible en option.

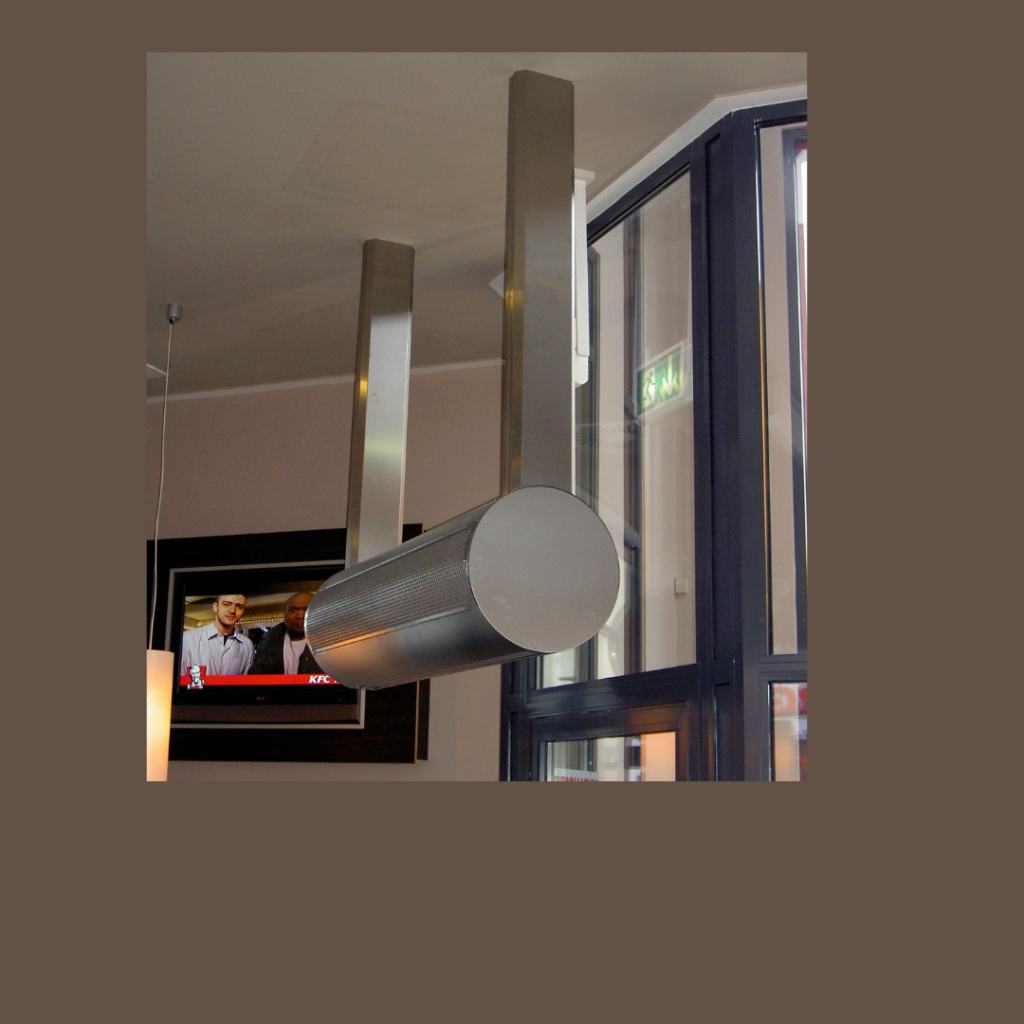

Version suspendue :
Le montage, très simple, s'effectue à l'aide d'écrous à riveter M8 encastrés dans la partie supérieure de l'appareil. Le matériel de montage adapté est disponible en option.

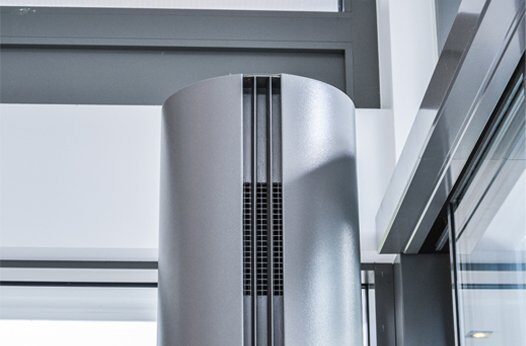

• Structure composite en acier autoportante de forme cylindrique, avec un revêtement en tôle d'acier ou en acier inoxydable en deux parties (poncé au grain 240) de forme laminée ronde. Sans vis ni rivets dans la zone visible.
• Grille d'aspiration thermolaquée dans la teinte de l'appareil ou en acier inoxydable, composée d'une tôle perforée avec, derrière, une micro-grille pour faciliter l'entretien.
• Ailettes de soufflage en aluminium pour un jet d'air orientable en continu et uniforme. Raccordements électriques invisibles sur le modèle sur pied (raccord vissé aveugle via des perçages dans la plaque de base).

Nettoyage facile (micro-grille) sans avoir à ouvrir l'appareil, par simple aspiration de la grille d'aspiration. Pour ouvrir la trappe d'inspection, il faut d'abord démonter la grille d'aspiration. Pour ce faire, il suffit de retirer une vis cruciforme située à l'extrémité supérieure de la grille d'aspiration. La grille d'aspiration peut ensuite être retirée du cadre inférieur.

• Eau chaude sanitaire : pour l'eau chaude sanitaire à température normale 70/50 °C et à basse température 60/40 °C ; autres températures sur demande.
• DX : registres DX soudés sous azote, destinés à fonctionner avec des pompes à chaleur (fonctionnement en chauffage uniquement). Échangeurs de chaleur haut de gamme en tube de cuivre, avec des ailettes en aluminium extra-résistantes fixées par pressage.
• ÉLECTRICITÉ : Échangeur thermique à 3 niveaux, 400 V, en spirale et résistant à la corrosion, avec protection thermique contre la surchauffe et temporisation.

Commande électronique multifonctionnelle TEKADOOR CAT

• Un câble de données blindé, pré-assemblé sur une longueur de 20 m, est fourni de série avec les appareils équipés d'un chauffage PWW et d'un chauffage électrique.
• La commande CAT à 5 niveaux comprend de série un mode manuel/automatique et une commutation été/hiver.
• Une minuterie hebdomadaire avec fonction de temporisation peut être mise en place en option à l'aide de contacts de validation. Pour le fonctionnement hivernal, il est possible de raccorder en option une électrovanne jusqu'à 2,5 A.
• Avec la commande CAT, le débit d'air peut être réglé manuellement sur 5 niveaux et la puissance de chauffage, dans le cas d'un chauffage électrique, sur 3 niveaux en fonction des vitesses du ventilateur.
• Pour la commande via un système GLT ou DDC fourni par le client, un contact de validation ainsi que des signaux de fonctionnement et de défaut sans potentiel sont disponibles.
• Il est possible de connecter en parallèle jusqu'à 10 appareils en configuration maître-esclave.
• Une commande sur site via une interface ModBus est également possible.

Le rendement des ventilateurs EC utilisés par Tekadoor est supérieur à 90 % en fonctionnement à charge partielle, soit environ 30 à 35 % de plus que celui des ventilateurs AC classiques. Cela permet non seulement d’augmenter l’efficacité, mais aussi de réduire les coûts d’exploitation. Les ventilateurs EC à entraînement individuel, dotés d’une protection moteur intégrée, sont à double aspiration, montés sur des paliers anti-vibrations et commandés par un signal PWM (modulation d’largeur d’impulsion). Ils sont non seulement conformes à la directive ErP, mais vont même au-delà de cette norme.
