  • Hauteur de soufflage jusqu'à 3,60 m
  • Débit d'air compris entre 1 800 et 14 200 m³/h
  • Longueur de l'appareil comprise entre 1,0 et 3,0 m
  • Quatre variantes de montage
  • Choix personnalisé des couleurs

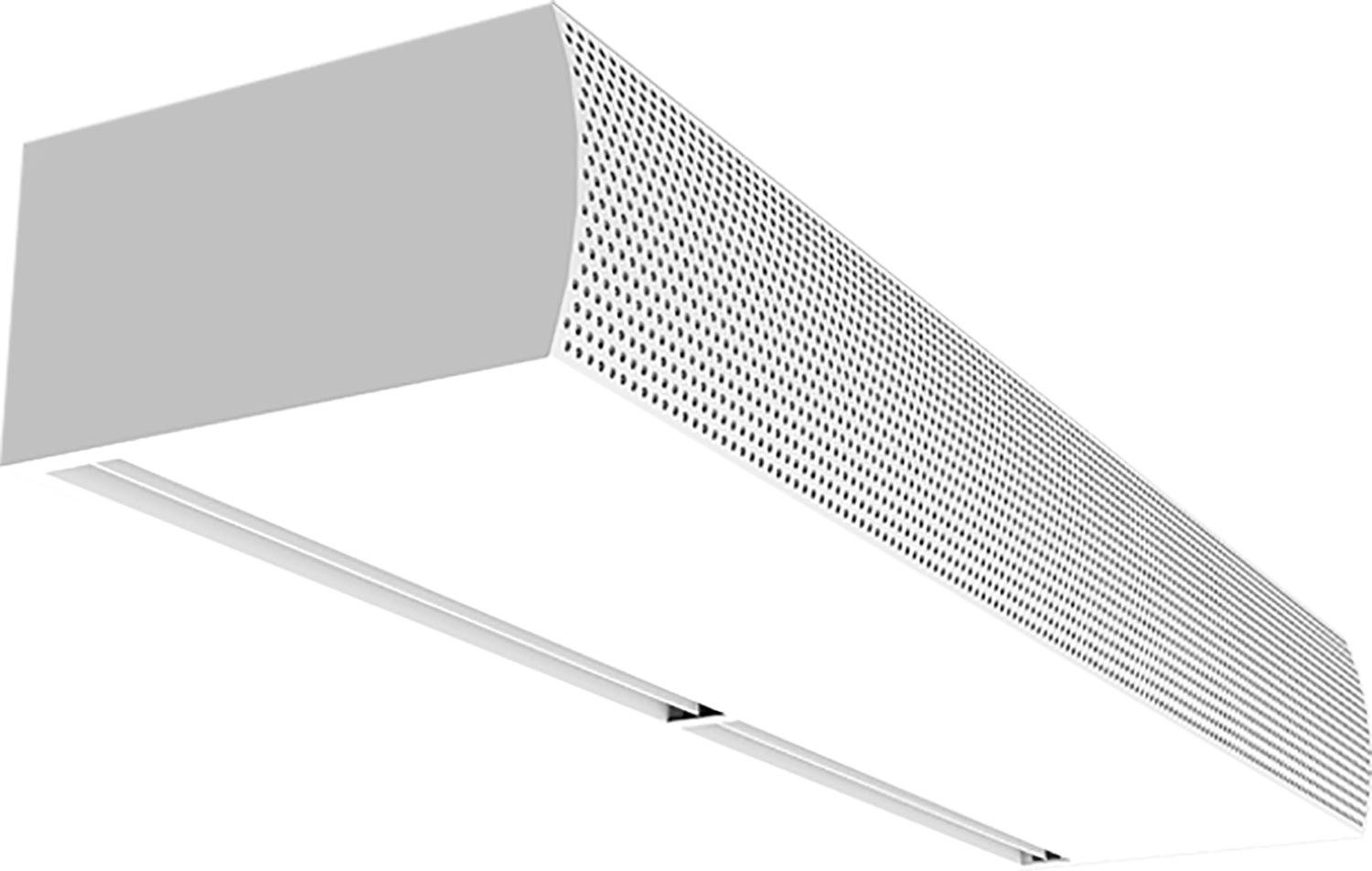

Zephyr-Plus EC

Un grand classique de la boutique


Zephyr-Plus EC
Shop-Türluftschleier


Zephyr-Plus EC ist der bewährte Klassiker für den Shopbereich und überzeugt durch vielseitige Einsatzmöglichkeiten sowie hohe Flexibilität bei der Integration. Das montagefertige Gerät eignet sich ideal für unterschiedlichste Raumkonzepte und unterstützt eine wirkungsvolle Lufttrennung im Eingangs- und Verkaufsbereich.

Besonders praktisch sind die verschiedenen Einbauoptionen: Zephyr-Plus EC kann freihängend, deckenbündig als Kassette, im Zwischendeckeneinbau mit Schiebestutzen und auf Anfrage auch als Standgerät ausgeführt werden. Dadurch lässt sich das System optimal an architektonische und technische Anforderungen anpassen.

Ein Klassiker für moderne Shopkonzepte.
  1. Fabriqué en Allemagne
  2. Boîtier robuste et autoportant en tôle d'acier avec revêtement par poudrage de haute qualité, RAL 9016 de série
  3. Einbauvarianten: Freihängend, Deckenbündig als Kassette, Zwischendeckeneinbau mit Schiebestutzen, Standgerät auf Anfrage
  4. Facile d'entretien grâce à sa micro-grille d'aspiration sans filtre
  5. Aerodynamisch optimierte Ausblaslamelle
  6. Différents fluides caloporteurs possibles
  7. Commande électronique multifonction TEKADOOR, commande côté client en option

Le rendement des ventilateurs EC utilisés par Tekadoor est supérieur à 90 % en fonctionnement à charge partielle, soit environ 30 à 35 % de plus que celui des ventilateurs AC classiques. Cela permet non seulement d’augmenter l’efficacité, mais aussi de réduire les coûts d’exploitation. Les ventilateurs EC à entraînement individuel, dotés d’une protection moteur intégrée, sont à double aspiration, montés sur des paliers anti-vibrations et commandés par un signal PWM (modulation d’largeur d’impulsion). Ils sont non seulement conformes à la directive ErP, mais vont même au-delà de cette norme.

Einfache Montage durch auf der Geräteoberseite eingelassene Nietmuttern (M8/M10) und optional erhältliches Montagematerial. In der Standardausführung braucht das Gerät für den Elektroanschluss nicht geöffnet zu werden. Anschlussklemmen für die Spannungsversorgung sowie die Steckverbindungen für das Schaltgerät und den Parallelbetrieb sind von außen zugänglich.

Commande électronique multifonctionnelle TEKADOOR CAT

  • Un câble de données blindé pré-assemblé de 20 m est fourni de série avec les appareils équipés d'un chauffage PWW et électrique.
  • La commande CAT à 5 niveaux comprend de série un mode manuel/automatique et une commutation été/hiver.
  • Une minuterie hebdomadaire avec fonction de temporisation peut être mise en œuvre en option à l'aide de contacts d'autorisation.
  • Pour le fonctionnement hivernal, il est possible de raccorder en option une électrovanne d'une intensité maximale de 2,5 A.
  • Avec la commande CAT, le débit d'air peut être réglé manuellement sur 5 niveaux et la puissance de chauffage, dans le cas d'un chauffage électrique, sur 3 niveaux en fonction des vitesses du ventilateur.
  • Pour la commande via un système GLT ou DDC fourni par le client, un contact de validation ainsi que des signaux de fonctionnement et de défaut sans potentiel sont disponibles.
  • Il est possible de connecter en parallèle jusqu'à 10 appareils en configuration maître-esclave.
  • Une commande sur site via une interface ModBus est également possible.

Wärmetauscher für unterschiedliche Heizmedien:

PWW: für Normaltemperatur PWW 70/50°C und Niedertemperatur PWW 60/40°C, andere Temperaturen auf Anfrage.
DX: unter Stickstoff gelötete DX-Register für den Betrieb mit Wärmepumpen (nur Heizbetrieb möglich). Hochwertige Wärmetauscher aus Kupferrohr, mit aufgepressten, extra starken Aluminiumlamellen.
ELEKTRO: 3-stufiger Wärmetauscher 400V, spiralförmig und korrosionsfest, mit thermischem Überhitzungsschutz und Nachlaufschaltung.

Selbsttragendes und im Sichtbereich schraubenloses Stahlblechgehäuse. Hochwertige Pulverbeschichtung standardmäßig in RAL 9016 (verkehrsweiß). Andere Farbgebung möglich. Revisionsklappe blind hinter dem Ansauggitter verschraubt. 5-fach verstellbare und mit der Unterseite des Gerätes bündig abschließende, aerodynamisch optimierte ALU-Ausblaslamelle (natur eloxiert). Ansauggitter (im Gerätefarbton) aus Lochblech mit dahinterliegendem Mikrogitter als Ansaugfilter.

Servicefreundliche Reinigung (Mikrogitter) ohne Geräteöffnung durch einfaches Absaugen des Ansauggitters. Blind verschraubte und gesicherte Revisionsöffnung (einseitig scharniert) an der Geräteunterseite zu Wartungsarbeiten leicht zu öffnen.

Zephyr-Plus EC

CARACTÉRISTIQUES TECHNIQUES

Leise.
Stark.
Effizient.
Individuelle Gerätelänge Von 1,0 - 3,0 m
Ausblashöhe Bis 3,60 m
Moyens de chauffage Eau chaude sanitaire, électrique, registres DX
Heizleistung Von 8,48 bis 67,0 kW
Longueur personnalisée de l'appareil Von 1,0 - 3,0 m
Hauteur de sortie d'air Bis 3,60 m
Fluides caloporteurs PWW, Électrique, registre DX
Puissance de chauffage Von 8,48 bis 67,0 kW
Couleur du boîtier Couleur standard : RAL 9016, autres couleurs sur demande
Dimensions (H/P) 260 - 450 / 490 - 715 mm
Débit d'air Von 1.800 bis 14.200 m3/h
Version thermique Standardausführung: 70/50 °C und 60/40 °C - andere Temperaturen auf Anfrage
Variantes de montage Freihängend, Deckenbündig als Kassette, Zwischendeckeneinbau mit Schiebestutzen, Standgerät auf Anfrage
Poids Von 60 - 299 kg
Télécharger la fiche technique
LES MODÈLES

DER Zephyr-Plus EC SERIE

Entdecken Sie die verschiedenen Modelle der Zephyr-Plus EC Serie – entwickelt für maximale Leistung, modernes Design und eine effiziente Luftführung in unterschiedlichsten Einsatzbereichen.

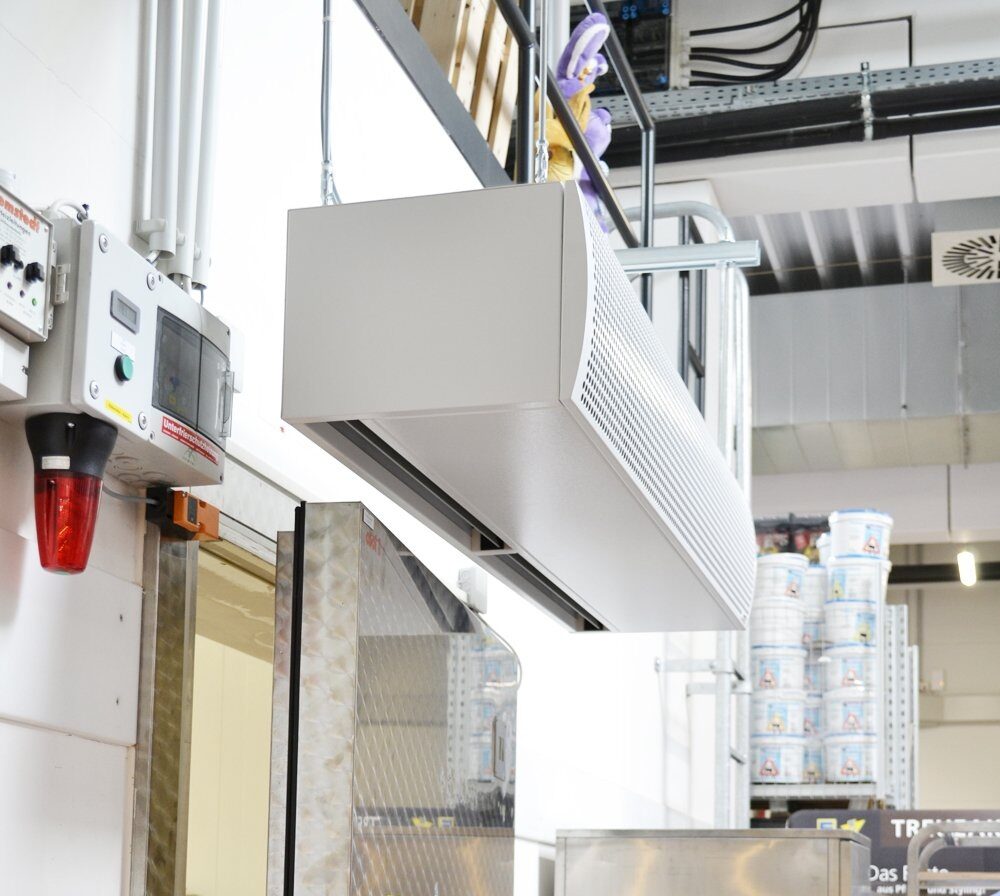

ZEPHYR-PLUS M EC
Exemple d'application
Zephyr-Plus EC ZEPHYR-PLUS M EC

Anschlussfertige Türluftschleieranlage in den Varianten:
Freihängend, zur Sichtmontage über die Tür. Umluftansaugung erfolgt stirnseitig von der Raumseite

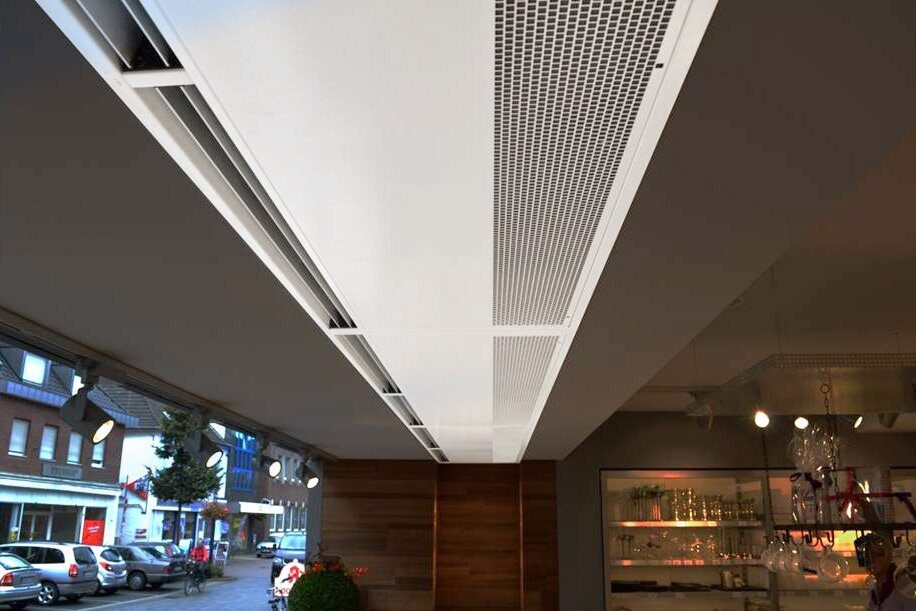

Kassette, mit integrierter Ansaugkammer und umlaufendem Rahmen zur deckenbündigen Montage. Umluftansaugung erfolgt unterseitig von der Raumseite mit frei zugänglicher Revisionsöffnung.
Zwischendeckeneinbau, mit integrierter Ansaugkammer, Ansaug- und Ausblaschiebestutzen zum Einbau in eine Zwischendecke.(optional). Umluftansaugung erfolgt unterseitig von der Raumseite. Hinweis: Revisionsklappe an der Geräteunterseite ganzflächig zu öffnen, daher muss die bauseitige Zwischendecke in diesem Bereich unbedingt vollständig demontierbar sein.

Ansaugtemperatur tLE: +20 °C
Ausblastemperatur tLA: +34 °C
Ausblashöhe: bis 2,70 m

Fiche technique

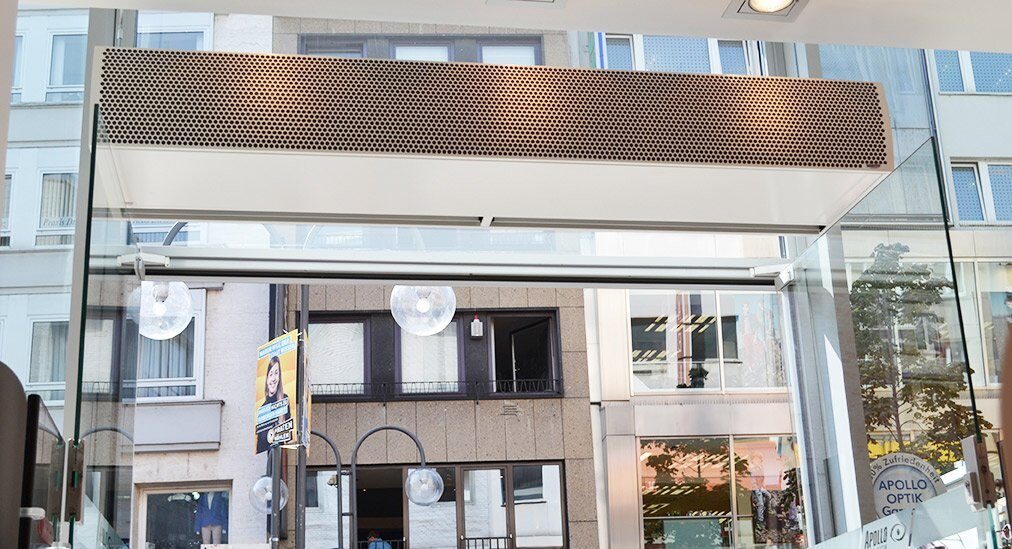

ZEPHYR-PLUS L EC
Exemple d'application
Zephyr-Plus EC ZEPHYR-PLUS L EC

Anschlussfertige Türluftschleieranlage in den Varianten:
Freihängend, zur Sichtmontage über die Tür. Umluftansaugung erfolgt stirnseitig von der Raumseite
Kassette, mit integrierter Ansaugkammer und umlaufendem Rahmen zur deckenbündigen Montage. Umluftansaugung erfolgt unterseitig von der Raumseite mit frei zugänglicher Revisionsöffnung.
Zwischendeckeneinbau, mit integrierter Ansaugkammer, Ansaug- und Ausblaschiebestutzen zum Einbau in eine Zwischendecke.(optional). Umluftansaugung erfolgt unterseitig von der Raumseite. Hinweis: Revisionsklappe an der Geräteunterseite ganzflächig zu öffnen, daher muss die bauseitige Zwischendecke in diesem Bereich unbedingt vollständig demontierbar sein.

Température d'aspiration tLE : +20 °C
Température de soufflage tLA : +34 °C
Hauteur de soufflage : jusqu'à 3,00 m

Fiche technique
ZEPHYR LX EC
Exemple d'application
Zephyr-Plus EC ZEPHYR LX EC

Anschlussfertige Türluftschleieranlage in den Varianten:
Freihängend, zur Sichtmontage über die Tür. Umluftansaugung erfolgt stirnseitig von der Raumseite
Kassette, mit integrierter Ansaugkammer und umlaufendem Rahmen zur deckenbündigen Montage. Umluftansaugung erfolgt unterseitig von der Raumseite mit frei zugänglicher Revisionsöffnung.
Zwischendeckeneinbau, mit integrierter Ansaugkammer, Ansaug- und Ausblaschiebestutzen zum Einbau in eine Zwischendecke.(optional). Umluftansaugung erfolgt unterseitig von der Raumseite. Hinweis: Revisionsklappe an der Geräteunterseite ganzflächig zu öffnen, daher muss die bauseitige Zwischendecke in diesem Bereich unbedingt vollständig demontierbar sein.

Ansaugtemperatur tLE: +20 °C
Ausblastemperatur tLA: +34 °C
Ausblashöhe: bis 3,20 m

Fiche technique
ZEPHYR LXX EC
Exemple d'application
Zephyr-Plus EC ZEPHYR LXX EC

Anschlussfertige Türluftschleieranlage in den Varianten:
Freihängend, zur Sichtmontage über die Tür. Umluftansaugung erfolgt stirnseitig von der Raumseite
Kassette, mit integrierter Ansaugkammer und umlaufendem Rahmen zur deckenbündigen Montage. Umluftansaugung erfolgt unterseitig von der Raumseite mit frei zugänglicher Revisionsöffnung.
Zwischendeckeneinbau, mit integrierter Ansaugkammer, Ansaug- und Ausblaschiebestutzen zum Einbau in eine Zwischendecke.(optional). Umluftansaugung erfolgt unterseitig von der Raumseite. Hinweis: Revisionsklappe an der Geräteunterseite ganzflächig zu öffnen, daher muss die bauseitige Zwischendecke in diesem Bereich unbedingt vollständig demontierbar sein.

Ansaugtemperatur tLE: +20 °C
Ausblastemperatur tLA: +34 °C
Ausblashöhe: bis 3,60 m

Fiche technique

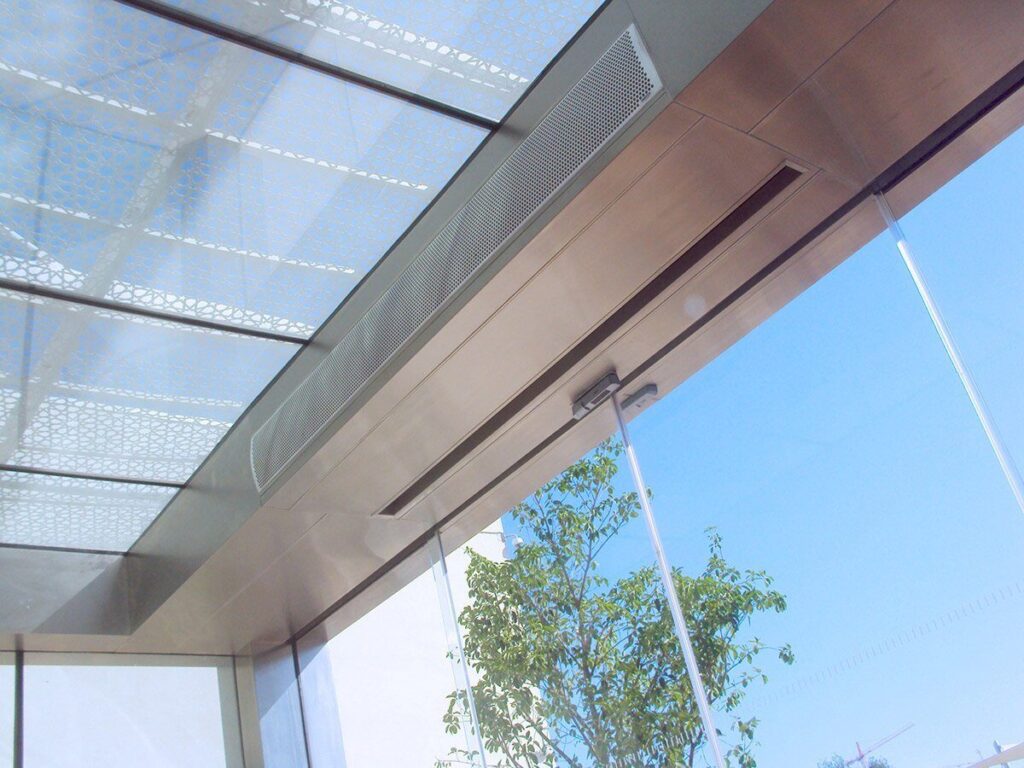

ZEPHYR-DX M EC
Exemple d'application
Zephyr-Plus EC ZEPHYR-DX M EC

Anschlussfertige Türluftschleieranlage mit Direktverdampfung, nur Heizbetrieb, in den Varianten:
Freihängend, zur Sichtmontage über die Tür. Umluftansaugung erfolgt stirnseitig von der Raumseite
Kassette, mit integrierter Ansaugkammer und umlaufendem Rahmen zur deckenbündigen Montage. Umluftansaugung erfolgt unterseitig von der Raumseite mit frei zugänglicher Revisionsöffnung.
Zwischendeckeneinbau, mit integrierter Ansaugkammer, Ansaug- und Ausblaschiebestutzen zum Einbau in eine Zwischendecke.(optional). Umluftansaugung erfolgt unterseitig von der Raumseite. Hinweis: Revisionsklappe an der Geräteunterseite ganzflächig zu öffnen, daher muss die bauseitige Zwischendecke in diesem Bereich unbedingt vollständig demontierbar sein.

Ansaugtemperatur tLE: +20/27 °C
Ausblastemperatur tLA: +34/18 °C
Ausblashöhe: bis 2,70 m
Heizgastemperatur: 70 °C
Kondensationstemperatur: 50 °C
Kondensataustritt: 45 °C
Betriebsdruck: max- 45bar

Fiche technique

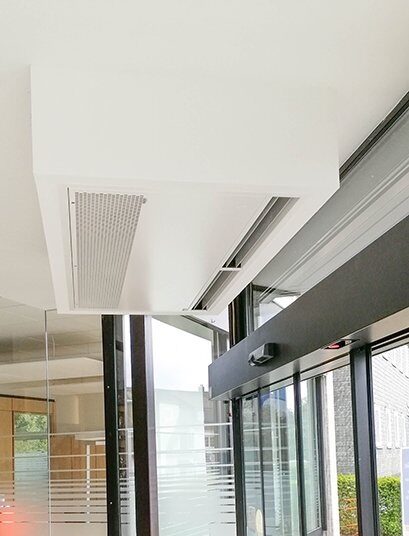

ZEPHYR-DX L EC
Exemple d'application
Zephyr-Plus EC ZEPHYR-DX L EC

Anschlussfertige Türluftschleieranlage mit Direktverdampfung, nur Heizbetrieb, in den Varianten:
Freihängend, zur Sichtmontage über die Tür. Umluftansaugung erfolgt stirnseitig von der Raumseite
Kassette, mit integrierter Ansaugkammer und umlaufendem Rahmen zur deckenbündigen Montage. Umluftansaugung erfolgt unterseitig von der Raumseite mit frei zugänglicher Revisionsöffnung.
Zwischendeckeneinbau, mit integrierter Ansaugkammer, Ansaug- und Ausblaschiebestutzen zum Einbau in eine Zwischendecke.(optional). Umluftansaugung erfolgt unterseitig von der Raumseite. Hinweis: Revisionsklappe an der Geräteunterseite ganzflächig zu öffnen, daher muss die bauseitige Zwischendecke in diesem Bereich unbedingt vollständig demontierbar sein.

Ansaugtemperatur tLE: +20/27 °C
Ausblastemperatur tLA: +34/18 °C
Ausblashöhe: bis 3,00 m
Heizgastemperatur: 70 °C
Kondensationstemperatur: 50 °C
Kondensataustritt: 45 °C
Betriebsdruck: max- 45bar

Fiche technique
×
Zephyr-Plus EC

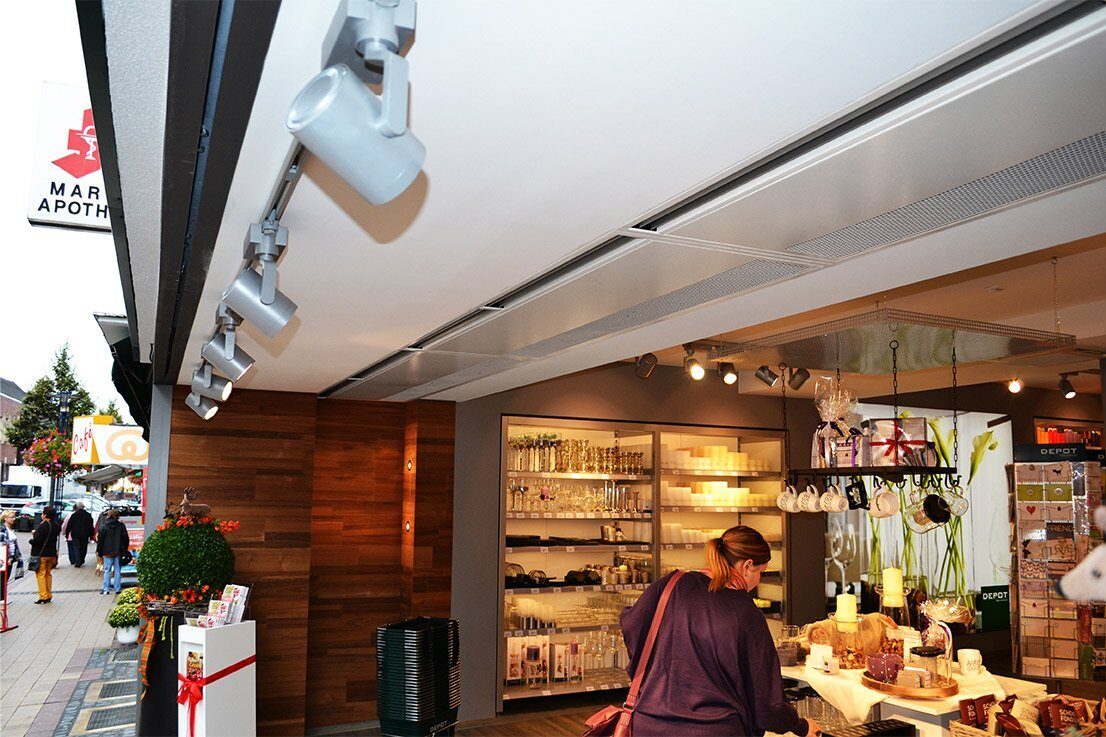

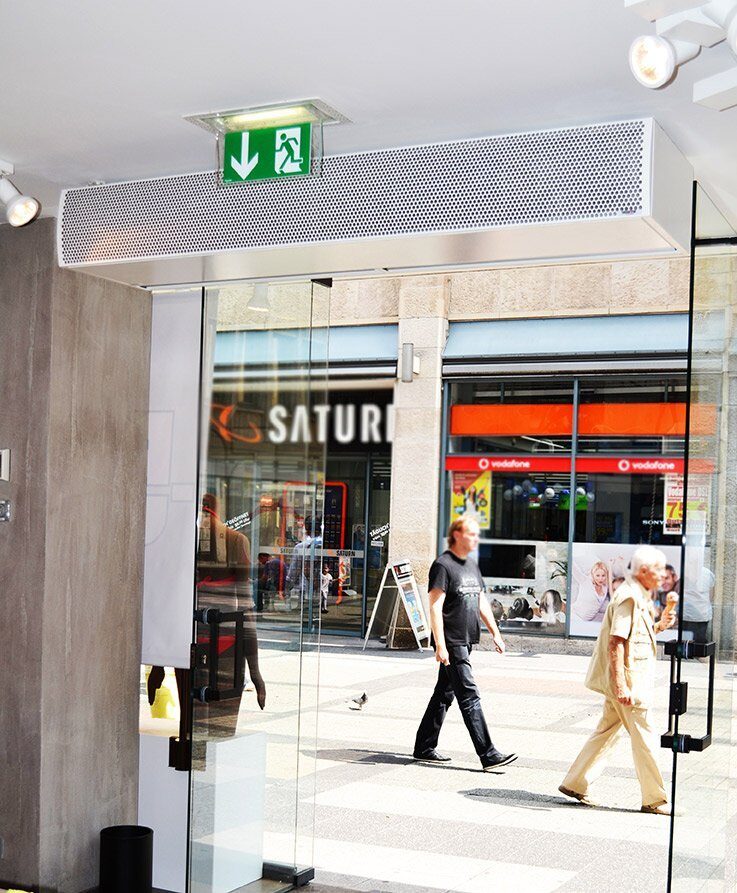

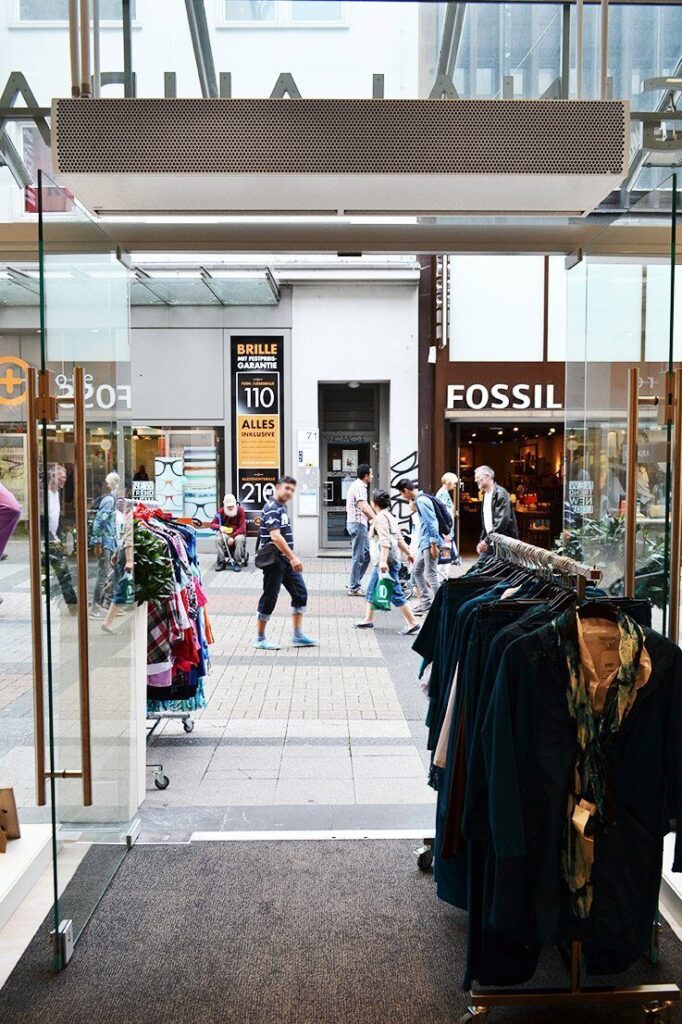

Exemples d'utilisation

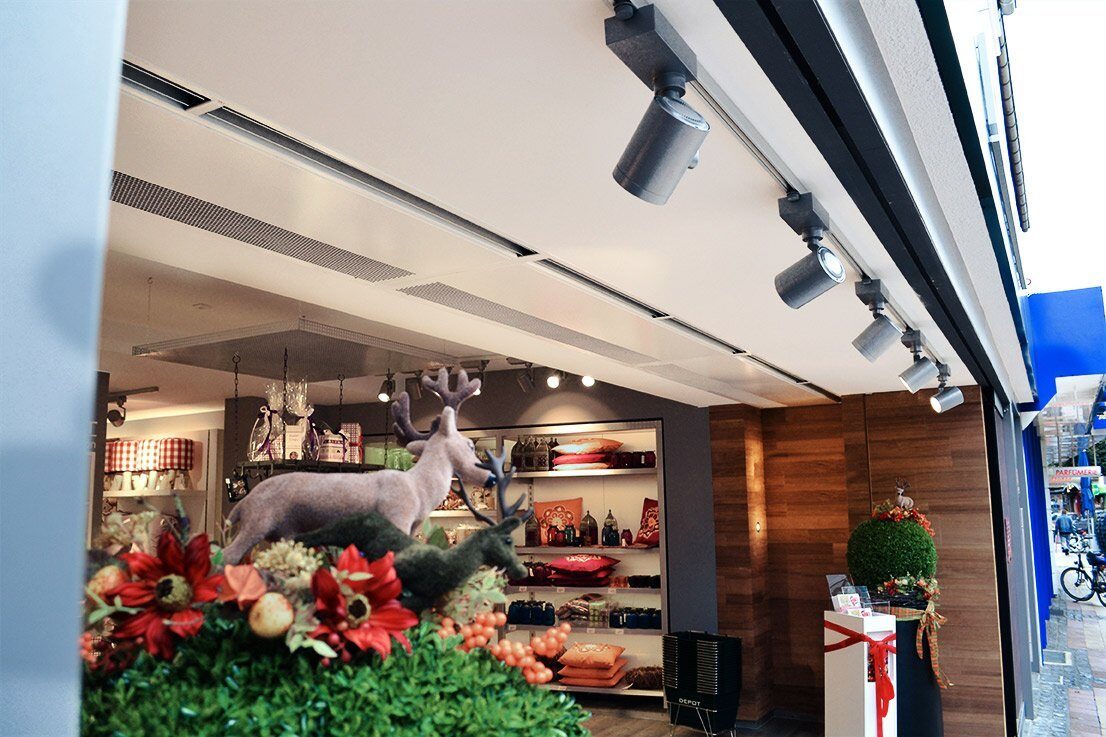

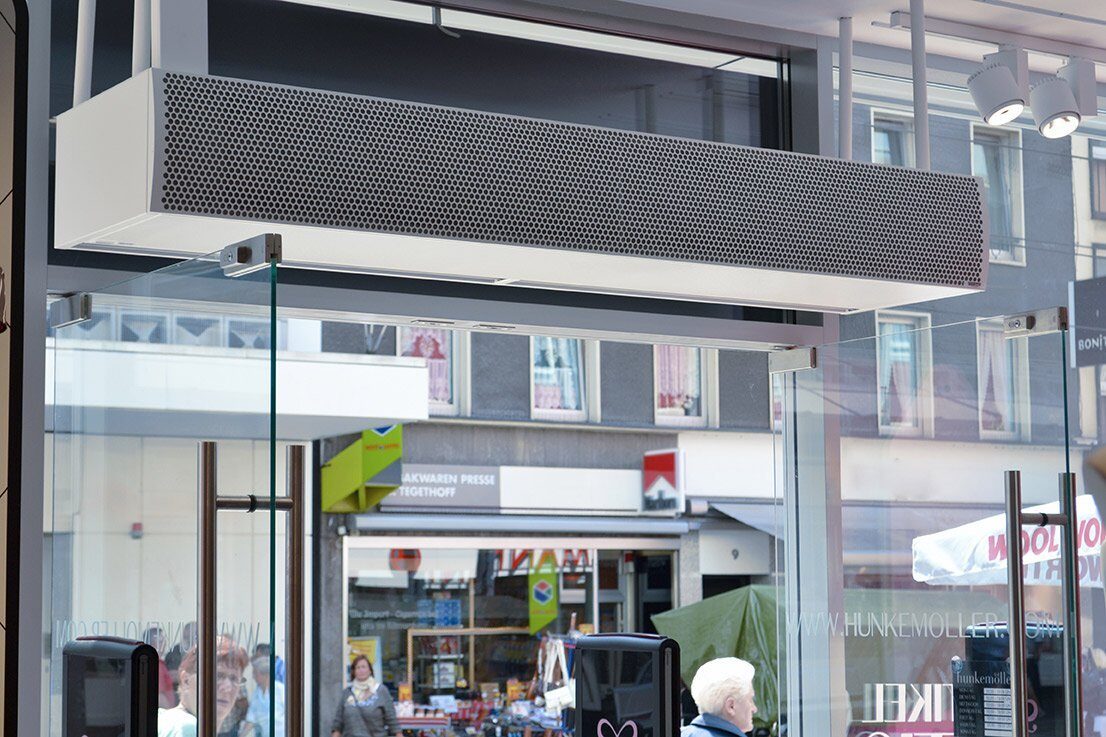

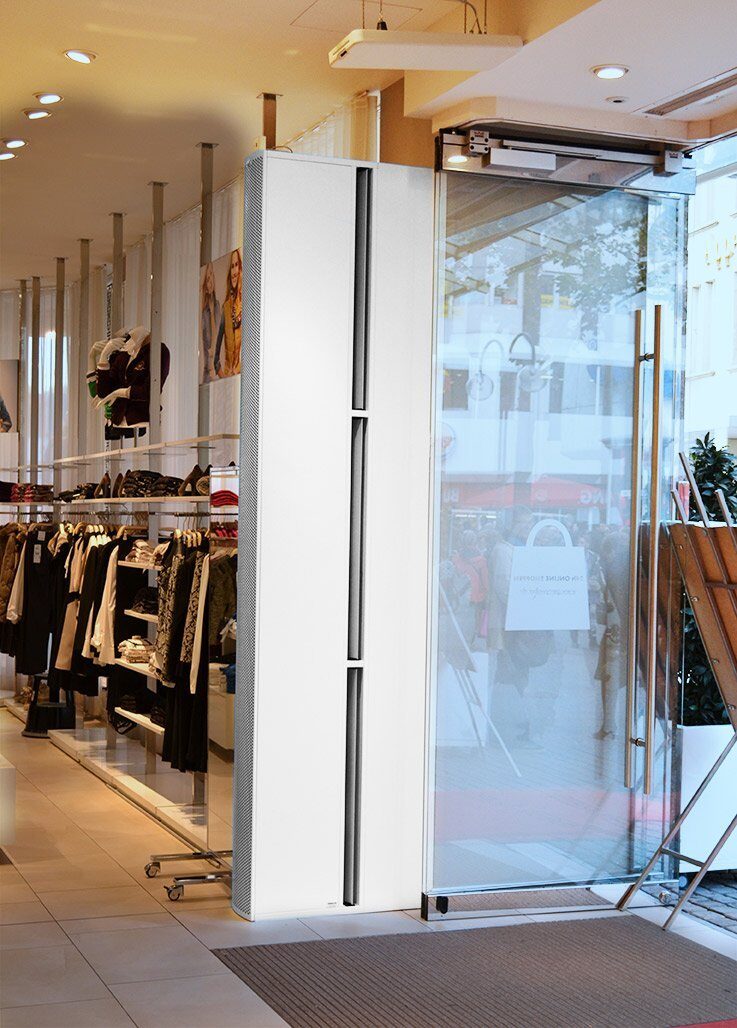

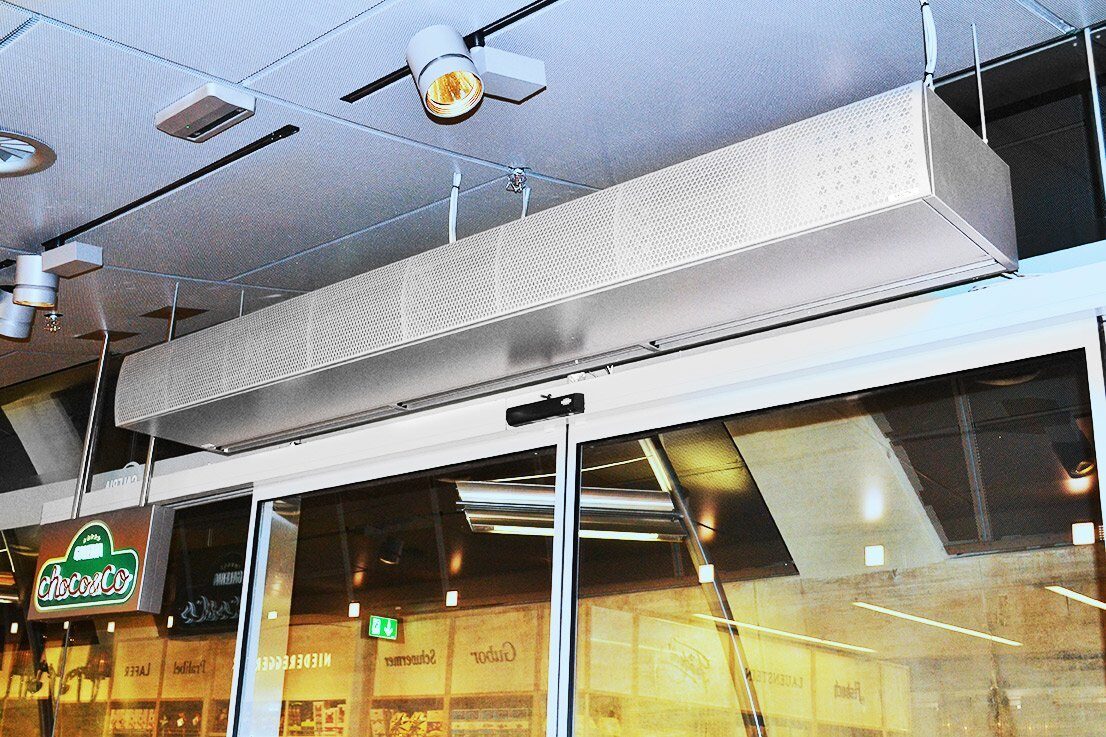

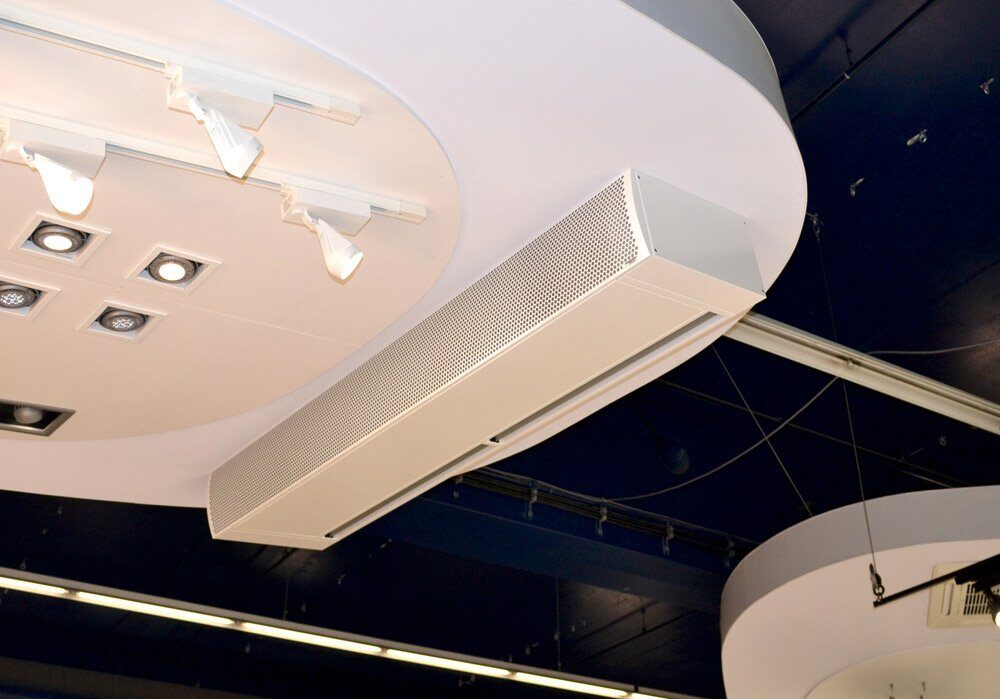

Découvrez les multiples possibilités d'utilisation et les applications concrètes de nos systèmes. Les exemples suivants montrent comment le design, l'efficacité et la performance s'intègrent de manière optimale dans les concepts architecturaux et d'aménagement les plus divers.

Nos accessoires

Des accessoires adaptés complètent parfaitement vos systèmes et élargissent leurs possibilités d'utilisation. Des composants techniques aux solutions de commande et de montage, en passant par des extensions pratiques, nos accessoires sont polyvalents et conçus pour s'intégrer de manière fiable dans votre utilisation quotidienne.

Nos accessoires
Kit de fixation au plafond
Kit de fixation au plafond

Pour un montage au plafond facile et sans vibrations, composé de tiges filetées M8 ou M10, jusqu'à 100...

Plus d'informations
Thermostat antigel
Thermostat antigel

Sert à surveiller les échangeurs thermiques PWW en cas de risque de gel. Dès que la température descend en dessous de +7 °C...

Plus d'informations
électrovanne
électrovanne

Pour la régulation automatique du circuit d'eau de chauffage. En mode été ou lorsque le climatiseur est à l'arrêt...

Plus d'informations
Vanne d'arrêt thermoélectrique
Vanne d'arrêt thermoélectrique

230 V / 50 Hz, normalement fermé. Pour la régulation automatique du circuit d'eau de chauffage. En été...

Plus d'informations
Régulateur électrique de la température de sortie d'air
Régulateur électrique de la température de sortie d'air

Régulateur électronique de soufflage avec commande 0-10 V et sonde de température de soufflage entièrement intégrée et...

Plus d'informations
console murale
console murale

Consoles murales avec dispositif de fixation par le haut, équipées de tiges filetées, d'amortisseurs de vibrations et de contre-écrous...

Plus d'informations
câble de données
câble de données

Câble de données pré-assemblé et blindé permettant de relier les systèmes de rideaux d'air au panneau de commande ou...

Plus d'informations
Vanne thermostatique à passage droit
Vanne thermostatique à passage droit

Limite la température de sortie d'air (plage de réglage : de + 20 °C à + 35 °C). Limite de température constante de l'air entrant...

Plus d'informations
×
Commande TEKADOOR CAT
Commande CAT 300

COMMANDE

Les rideaux d'air TEKADOOR sont équipés de série d'une commande CAT avec écran tactile. Les rideaux d'air pour portes industrielles des séries THI ainsi que les appareils DX sont commandés par un commande HATI . De plus, selon l'application, une connexion via module ModBus ou une commande via un signal 0–10 V sont également possibles.

Commande Cat
