1. Fabriqué en Allemagne
2. Ventilateurs EC
3. Individuell zugeschnittene Lösungen, optimal angepasst an die Karusselltür
4. Montagemöglichkeiten: Aufbau mit Blende, Einbau und Vorbau
5. Différents fluides caloporteurs possibles
6. Servicefreundlich durch filterloses Ansauggitter
7. Individuelle Farbauswahl in Standard-RAL
8. Geringe Geräuschentwicklung, optimale Abschirmung
9. Commande électronique multifonction TEKADOOR, commande côté client en option

Bestehend aus einem industrieverzinkten, selbsttragenden Stahlblechgehäuse mit Ansauggitter und Kanalanschlussflansch, Ausblaskanal mit Stutzen und integrierten Ausblaslamellen. Alle im Sichtbereich liegenden Teile sind nach Wunsch des Bauherren in Standard RAL pulverbeschicht, Attika-Blende in RAL oder wahlweise in Edelstahl gefertigt. Revisionsöffnung wahlweise von unten oder oben.

Le rendement des ventilateurs EC utilisés par Tekadoor est supérieur à 90 % en fonctionnement à charge partielle, soit environ 30 à 35 % de plus que celui des ventilateurs AC classiques. Cela permet non seulement d’augmenter l’efficacité, mais aussi de réduire les coûts d’exploitation. Les ventilateurs EC à entraînement individuel, dotés d’une protection moteur intégrée, sont à double aspiration, montés sur des paliers anti-vibrations et commandés par un signal PWM (modulation d’largeur d’impulsion). Ils sont non seulement conformes à la directive ErP, mais vont même au-delà de cette norme.

Servicefreundliche Reinigung des Ansauggitters ohne Geräteöffnung durch einfaches Absaugen. Revisionsklappe zu Wartungsarbeiten komplett demontierbar.

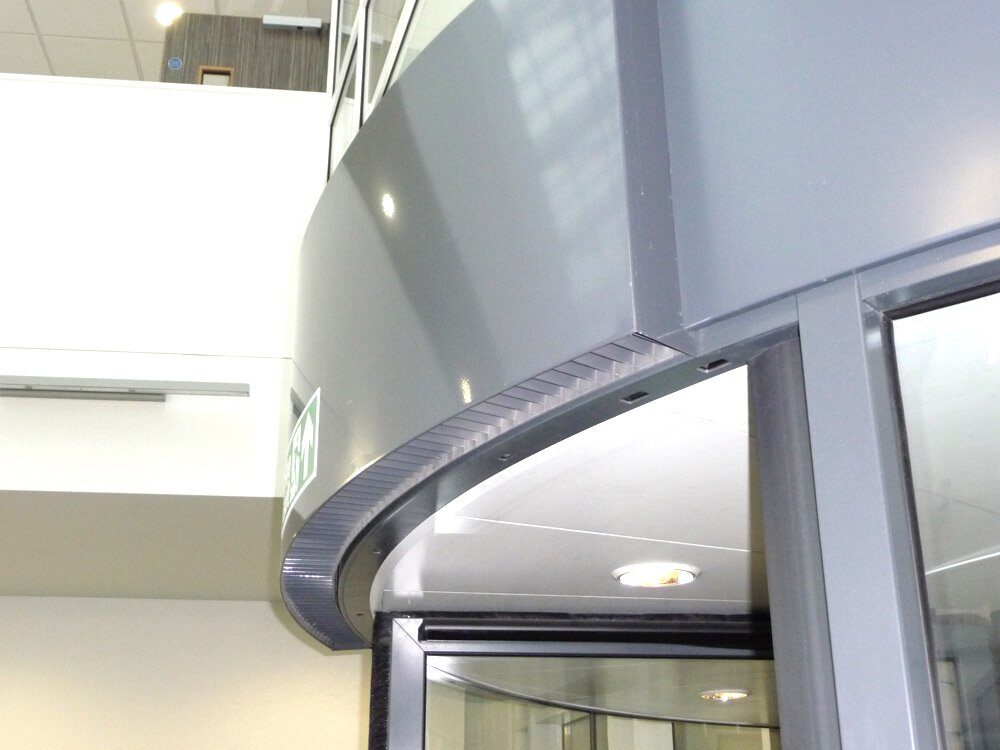

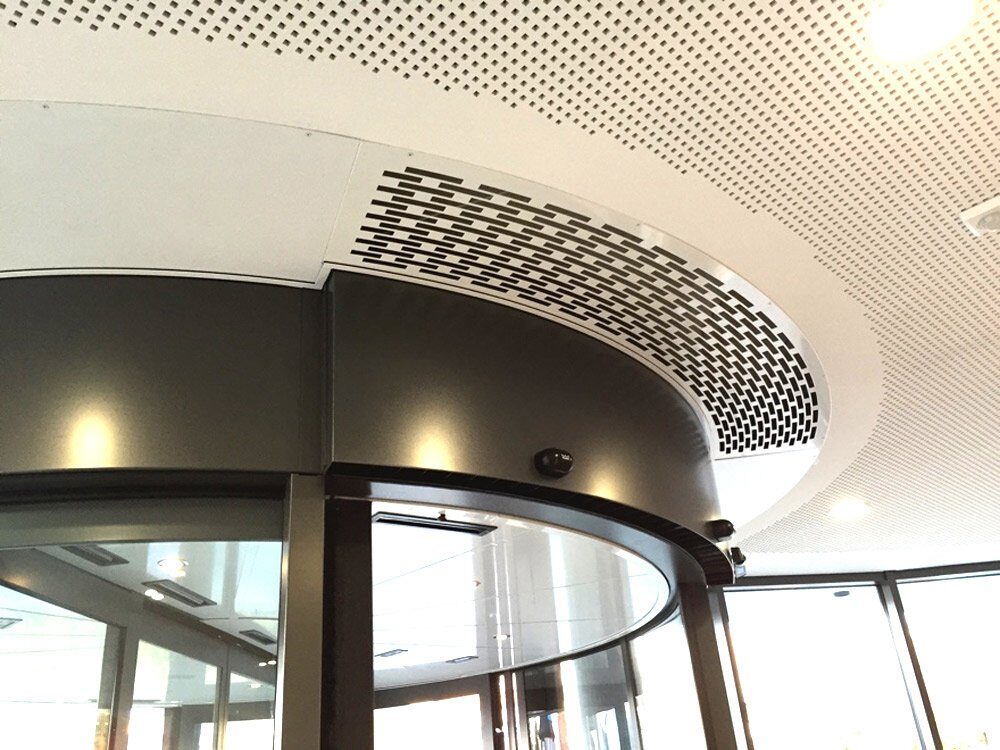

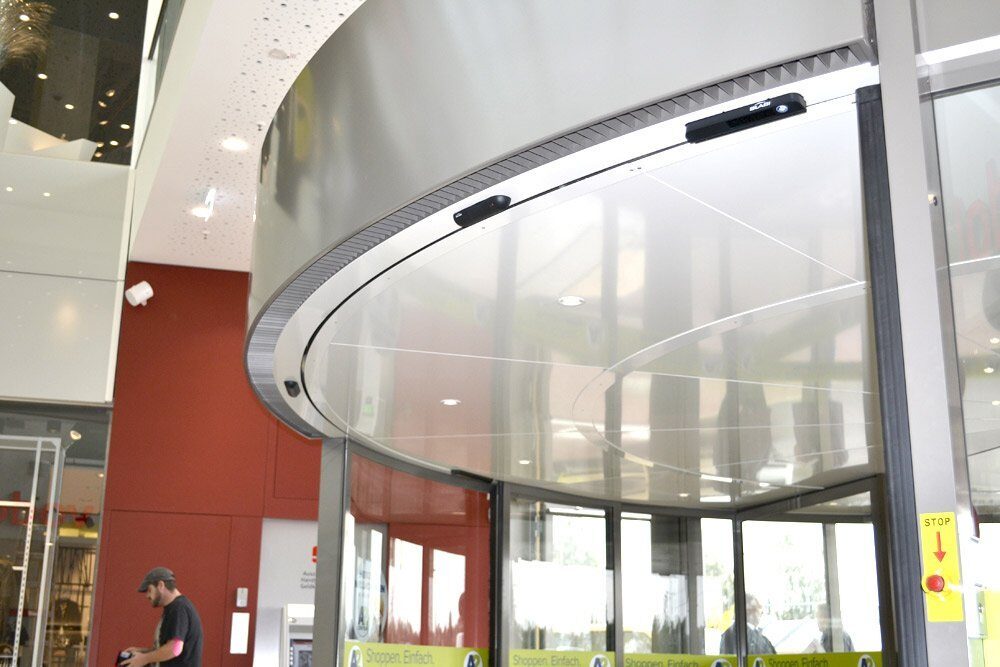

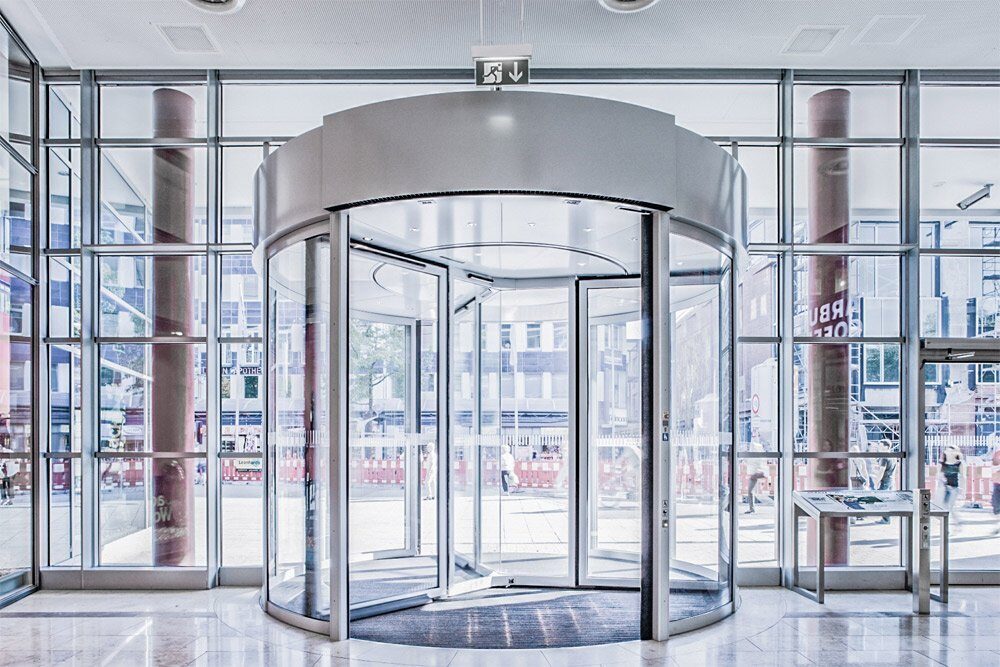

Karusselltüren führen bei jeder Drehung kalte Außenluft mit. Besonders bei stark frequentierten Türen bildet sich dadurch unmittelbar hinter der Karusselltüre auf dem Boden ein ‘‘Kältesee‘‘. Durch den Einsatz unserer Türluftschleieranlage Rondell EC mit integriertem, speziell dem Türradius angepasstem Luftauslass, wird die Kaltluftausbreitung verhindert und die Umluft auf Raumtemperatur erwärmt. Dadurch ergibt sich im Eingangsbereich ein angenehmes Raumklima. Die Auslegung der Rondell EC Türluftschleier erfolgt immer individuell entsprechend der vorhandenen oder geplanten Karusselltüre, wobei der Ausblasstutzen mit integrierten Lamellen dem Türradius angepasst wird.

Eau chaude sanitaire : pour l'eau chaude sanitaire à température normale 70/50 °C et à basse température 60/40 °C, autres températures sur demande.
DX : registres DX brasés sous azote pour un fonctionnement avec des pompes à chaleur (mode chauffage uniquement). Échangeurs de chaleur haut de gamme en tube de cuivre, avec des ailettes en aluminium extrême résistance pressées.
ÉLECTRIQUE : échangeur de chaleur à 3 niveaux 400 V, en spirale et résistant à la corrosion, avec protection thermique contre la surchauffe et circuit de maintien.

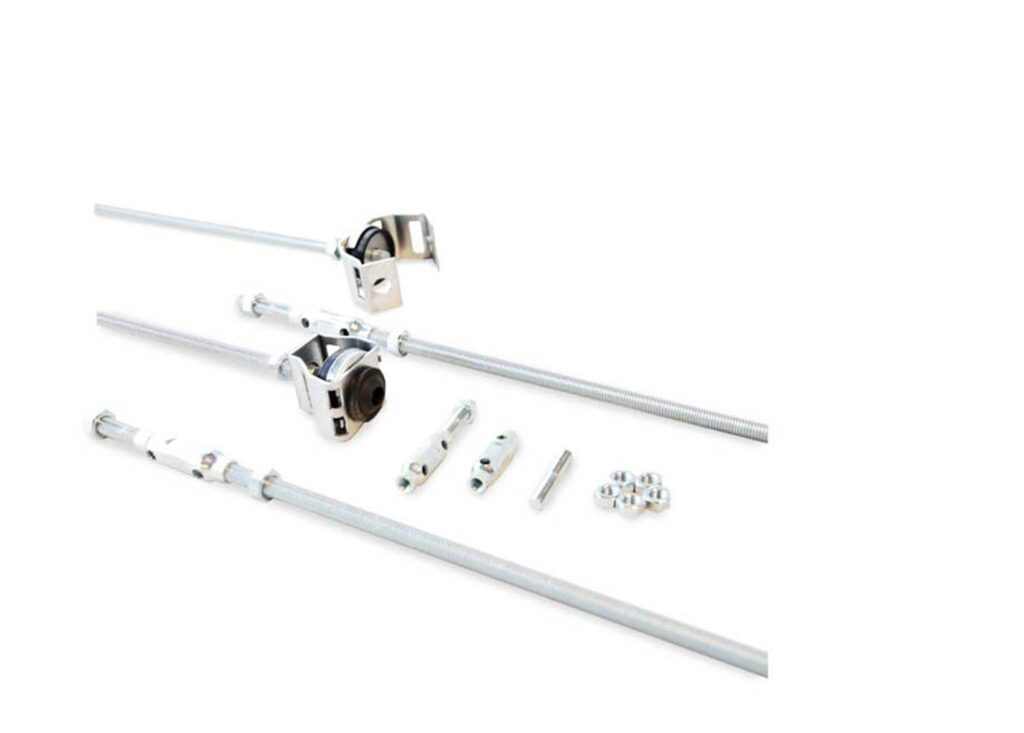

Einfache Befestigungsmöglichkeit durch eingelassene Nietmuttern M 8, oben oder seitlich (4 Stück je Seite). Zubehör zur Montage auf der Karusselltüre (Aufbaugerät) bestehend aus 2 Vierkantrohren und einem Schraubensatz.

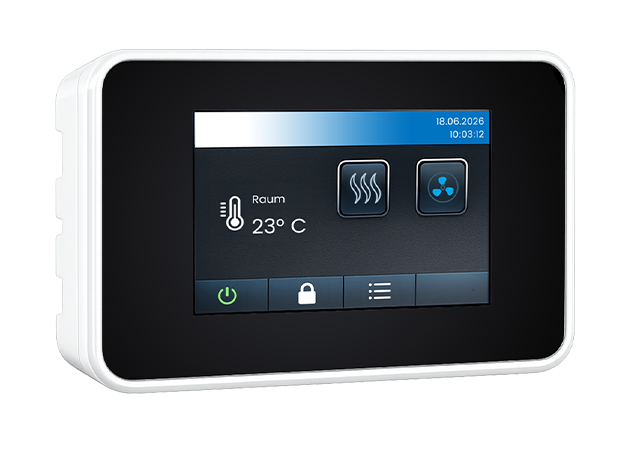

Commande électronique multifonctionnelle TEKADOOR CAT

• Un câble de données blindé pré-assemblé de 20 m est fourni de série avec les appareils équipés d'un chauffage PWW et électrique.
• La commande CAT à 5 niveaux comprend de série un mode manuel/automatique et une commutation été/hiver.
• Une minuterie hebdomadaire avec fonction de temporisation peut être mise en œuvre en option à l'aide de contacts d'autorisation.

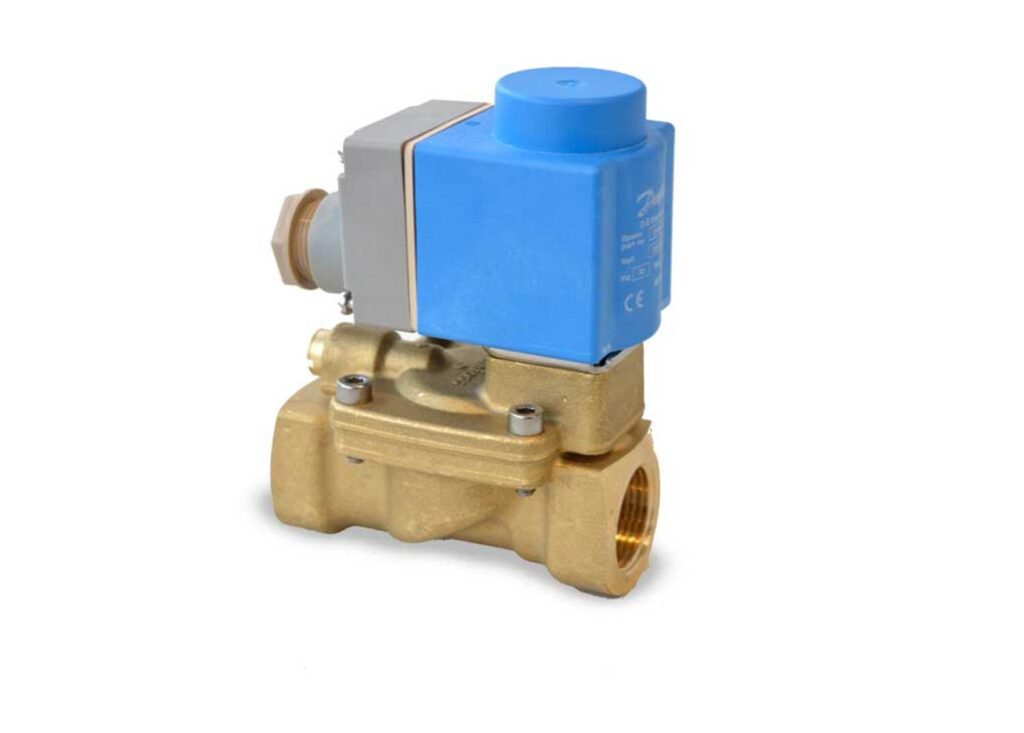

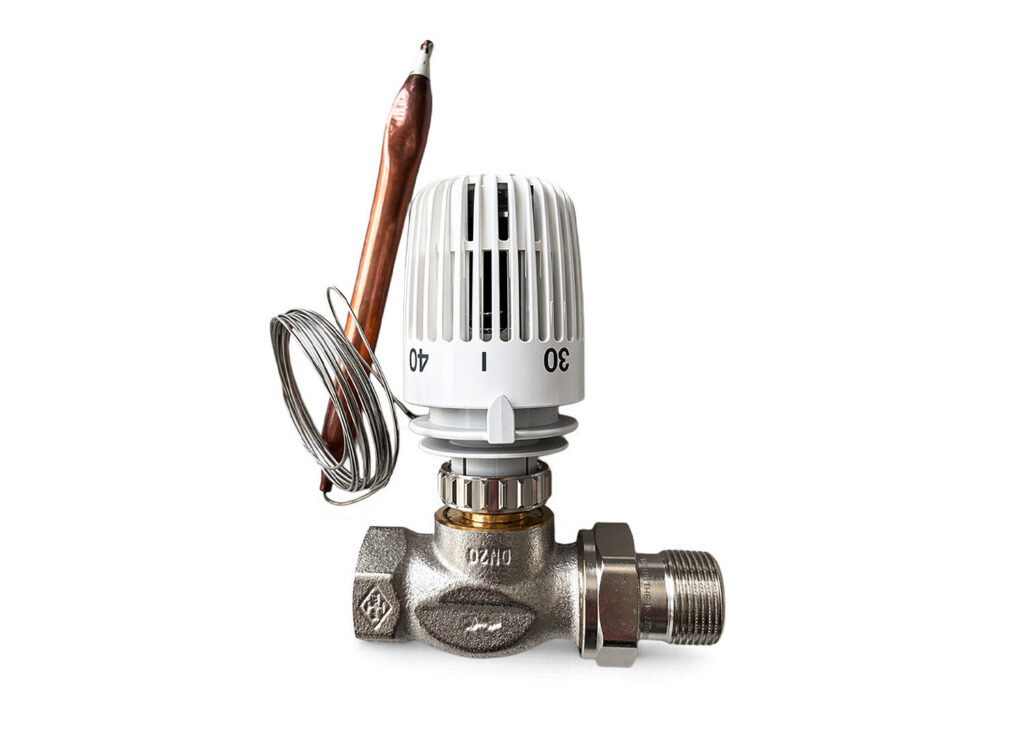

• Pour le fonctionnement hivernal, il est possible de raccorder en option une électrovanne d'une intensité maximale de 2,5 A.
• Avec la commande CAT, le débit d'air peut être réglé manuellement sur 5 niveaux et la puissance de chauffage, dans le cas d'un chauffage électrique, sur 3 niveaux en fonction des vitesses du ventilateur.
• Pour la commande via un système GLT ou DDC fourni par le client, un contact de validation ainsi que des signaux de fonctionnement et de défaut sans potentiel sont disponibles.
• Il est possible de connecter en parallèle jusqu'à 10 appareils en configuration maître-esclave.
• Une commande sur site via une interface ModBus est également possible.
