  • Hauteur de soufflage jusqu'à 4,00 m
  • Débit d'air de 4 600 à 9 200 m³/h
  • Longueur de l'appareil : de 1,5 à 3,0 m
  • Deux variantes de montage
  • Puissance calorifique de 18,58 à 37,16 kW

TIC

Rideaux d'air industriels


TIC
Industrie-Torluftschleier


TIC ist die zuverlässige Luftschleierlösung für große Tore in Industrie, Lager und Logistik. Das System reduziert Kaltlufteinfall, hält Warmluft im Gebäude und schafft so bessere Bedingungen für Energieeffizienz, Arbeitskomfort und einen reibungslosen Warenverkehr.

Der montagefertige Industrie-Torluftschleier ist flexibel für horizontale oder vertikale Montage einsetzbar und wahlweise als Warm- oder Umluftschleier erhältlich. Durch die modulare Bauweise lässt sich TIC optimal an unterschiedliche Torgrößen und bauliche Anforderungen anpassen.

Zuverlässige Lösung für Industrie und Logistik
  1. Fabriqué en Allemagne
  2. Robuste Gehäusekonstruktion für Industrieanwendungen
  3. Große Wurfweite, optimale Abschirmung
  4. PWW- und Elektroheizregister
  5. Lieferbar mit EC- und AC-Ventilatoren
  6. Asymmetrisch schräg eingeschnürte Spezialdüse oder Synchrostream. Weitwurfdüse als Ausblassystem
  7. Variantes de montage : à poser et à suspendre
  8. TEKADOOR-EC-Steuerung, TEKADOOR-AC-Steuerung

Das Gehäuse der Baureihen TIC wird aus robusten, selbsttragenden Magnelis beschichteten Stahlblechen gefertigt, pulverbeschichtet in der Standard Farbe RAL 7032 (Kieselgrau) oder im Standard RAL-Farbton nach Wunsch. Bei der stehenden Ausführung ist die Bodenkonsole und bei einer Reihenmontage sind die Verbindungslaschen im Lieferumfang enthalten.

Einfache Montage durch auf der Oberseite des Gerätes eingelassene Nietmuttern (M10).

Commande électronique multifonctionnelle TEKADOOR CAT

  • Un câble de données blindé pré-assemblé de 20 m est fourni de série avec les appareils équipés d'un chauffage PWW et électrique.
  • La commande CAT à 5 niveaux comprend de série un mode manuel/automatique et une commutation été/hiver.
  • Une minuterie hebdomadaire avec fonction de temporisation peut être mise en œuvre en option à l'aide de contacts d'autorisation.
  • Pour le fonctionnement hivernal, il est possible de raccorder en option une électrovanne d'une intensité maximale de 2,5 A.
  • Avec la commande CAT, le débit d'air peut être réglé manuellement sur 5 niveaux et la puissance de chauffage, dans le cas d'un chauffage électrique, sur 3 niveaux en fonction des vitesses du ventilateur.
  • Pour la commande via un système GLT ou DDC fourni par le client, un contact de validation ainsi que des signaux de fonctionnement et de défaut sans potentiel sont disponibles.
  • Il est possible de connecter en parallèle jusqu'à 10 appareils en configuration maître-esclave.
  • Une commande sur site via une interface ModBus est également possible.

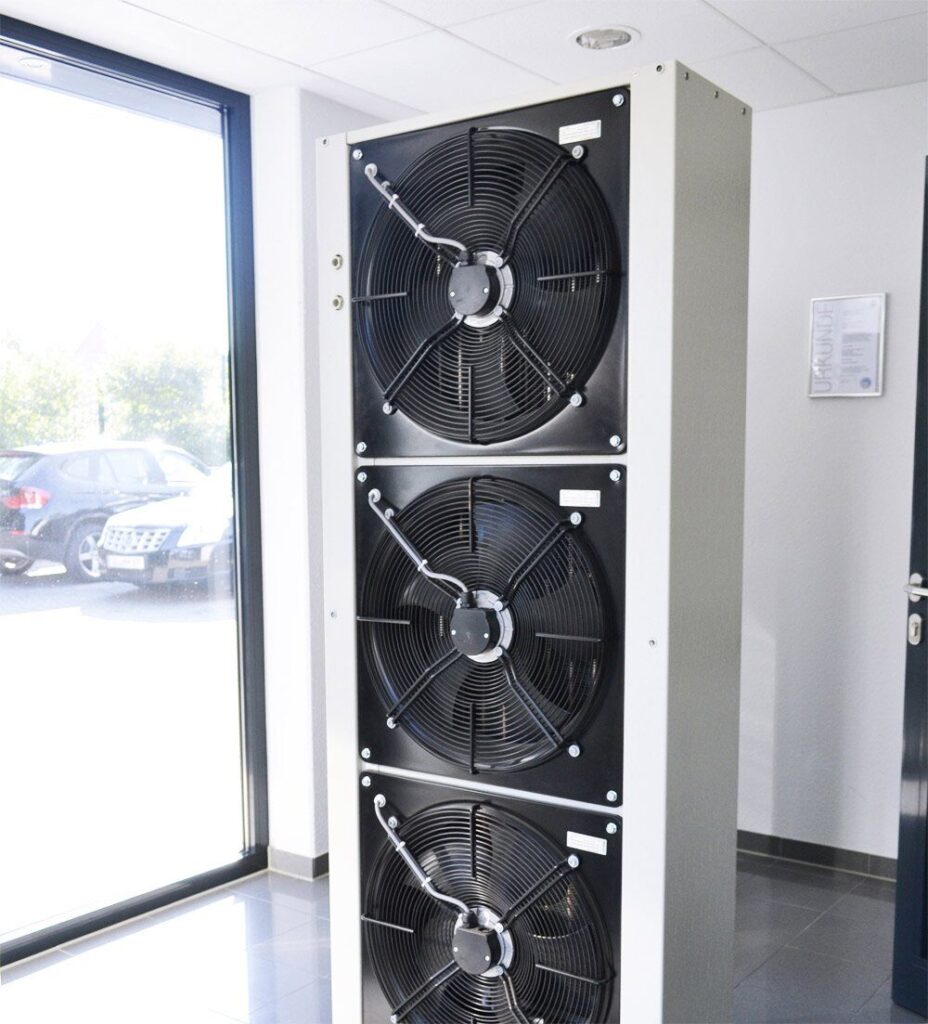

Axialventilatoren mit Drehstrommotor, Schutzart IP 54, Motorschutz über Thermokontakte inkl. Berührungsschutzgitter. Diese Ventila- toren entsprechen der ErP-Richtlinie zur Mindesteffizienzvorgabe der Ventilatoren innerhalb der EU. Optional kann der Torluftschleier mit einzeln angetriebenen EC-Ventilatoren geliefert werden.

Wärmetauscher für unterschiedliche Heizmedien
PWW: für Normaltemperatur PWW 70/50°C und 80/60°C; bei Niedertemperatur PWW 60/40°C, andere Temperaturen auf Anfrage. Wärmetauscher 3-stufig , spiralförmig, korrosionsfest, mit eine Nachlaufschaltung und Überhitzungsschutz. Umluftbetrieb ohne Erwärmung (ohne Heizmedium) möglich.

Durch den bewusst groß gewählten Lamellenabstand des Heizregisters kann auf einen Filter verzichtet werden. Dies ermöglicht eine servicefreundliche Reinigung der Geräte.

TIC

CARACTÉRISTIQUES TECHNIQUES

Industrie-Power.
Große Wurfweite.
Maximale Abschirmung.
Individuelle Gerätelänge Von 1,5 bis 3,0 m
Ausblashöhe/ Abschirmweite Bis 4,00 m
Heizleistung Von 18,58 - 37,16 kW
Longueur personnalisée de l'appareil Von 1,5 bis 3,0 m
Hauteur de soufflage / Portée du écran Bis 4,00 m
Fluides caloporteurs PWW, Électricité
Puissance de chauffage Von 18,58 - 37,16 kW
Couleur du boîtier Verzinktes Stahlblech, andere Farben auf Anfrage
Dimensions (H/P) von 640/ 465 mm
Débit d'air Von 4.600 - 9.200 m3/h
Version thermique Standardausführung: 70/50 °C, 80/60 °C und 60/40 °C andere Temperaturen auf Anfrage
Variantes de montage En suspension ou sur pied
Poids Von 80 - 155 kg
Télécharger la fiche technique
LES MODÈLES

DER TIC SERIE

Entdecken Sie die verschiedenen Modelle der TIC Serie – entwickelt für maximale Leistung, modernes Design und eine effiziente Luftführung in unterschiedlichsten Einsatzbereichen.

TIC 3000 EC
Exemple d'application
TIC TIC 3000 EC

Anschlussfertige Torluftschleieranlage zur freihängenden Montage direkt über dem Tor oder in stehender Ausführung zur Sichtmontage direkt neben dem Tor.

Ansaugtemperatur tLE: +18 °C
Ausblastemperatur tLA: +30 °C
Ausblashöhe/Abschirmweite: bis 4,00 m
Raumfläche: bis 2000 qm

Fiche technique
×
TIC
Exemples d'utilisation

Découvrez les multiples possibilités d'utilisation et les applications concrètes de nos systèmes. Les exemples suivants montrent comment le design, l'efficacité et la performance s'intègrent de manière optimale dans les concepts architecturaux et d'aménagement les plus divers.

Nos accessoires

Des accessoires adaptés complètent parfaitement vos systèmes et élargissent leurs possibilités d'utilisation. Des composants techniques aux solutions de commande et de montage, en passant par des extensions pratiques, nos accessoires sont polyvalents et conçus pour s'intégrer de manière fiable dans votre utilisation quotidienne.

Nos accessoires
Kit de fixation au plafond
Kit de fixation au plafond

Pour un montage au plafond facile et sans vibrations, composé de tiges filetées M8 ou M10, jusqu'à 100...

Plus d'informations
Thermostat antigel
Thermostat antigel

Sert à surveiller les échangeurs thermiques PWW en cas de risque de gel. Dès que la température descend en dessous de +7 °C...

Plus d'informations
électrovanne
électrovanne

Pour la régulation automatique du circuit d'eau de chauffage. En mode été ou lorsque le climatiseur est à l'arrêt...

Plus d'informations
Vanne d'arrêt thermoélectrique
Vanne d'arrêt thermoélectrique

230 V / 50 Hz, normalement fermé. Pour la régulation automatique du circuit d'eau de chauffage. En été...

Plus d'informations
Régulateur électrique de la température de sortie d'air
Régulateur électrique de la température de sortie d'air

Régulateur électronique de soufflage avec commande 0-10 V et sonde de température de soufflage entièrement intégrée et...

Plus d'informations
console murale
console murale

Consoles murales avec dispositif de fixation par le haut, équipées de tiges filetées, d'amortisseurs de vibrations et de contre-écrous...

Plus d'informations
câble de données
câble de données

Câble de données pré-assemblé et blindé permettant de relier les systèmes de rideaux d'air au panneau de commande ou...

Plus d'informations
Vanne thermostatique à passage droit
Vanne thermostatique à passage droit

Limite la température de sortie d'air (plage de réglage : de + 20 °C à + 35 °C). Limite de température constante de l'air entrant...

Plus d'informations
×
Commande TEKADOOR CAT
Commande CAT 300

COMMANDE

Les rideaux d'air TEKADOOR sont équipés de série d'une commande CAT avec écran tactile. Les rideaux d'air pour portes industrielles des séries THI ainsi que les appareils DX sont commandés par un commande HATI . De plus, selon l'application, une connexion via module ModBus ou une commande via un signal 0–10 V sont également possibles.
