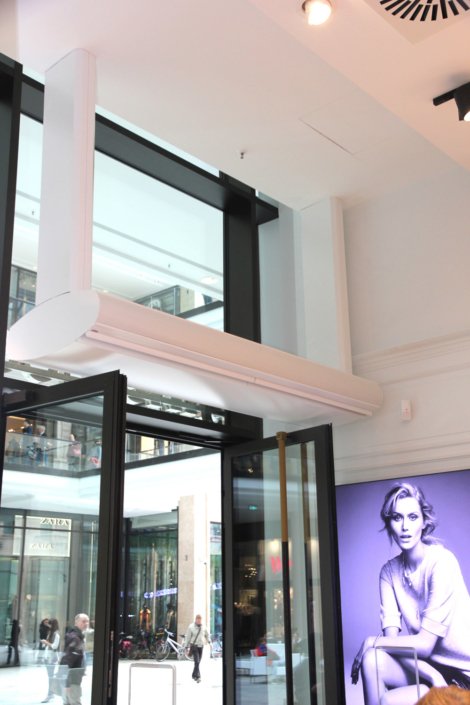

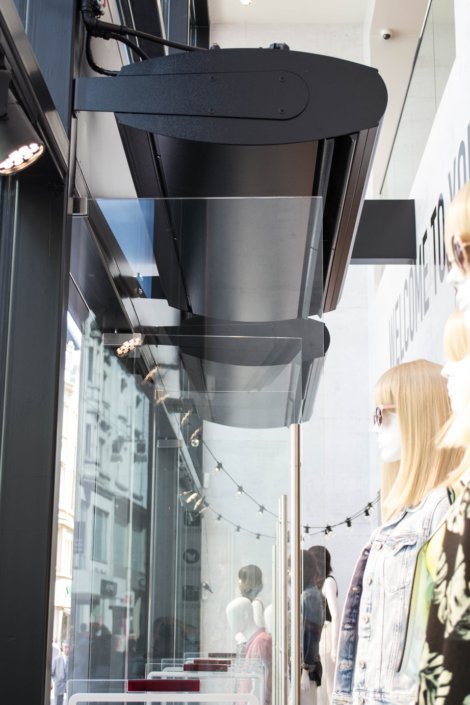

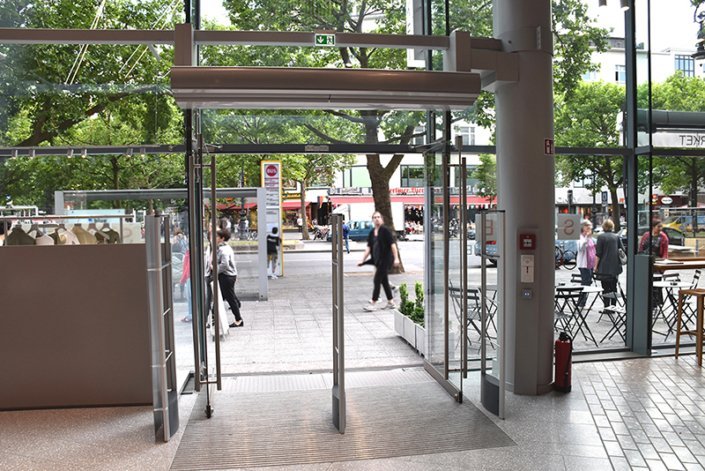

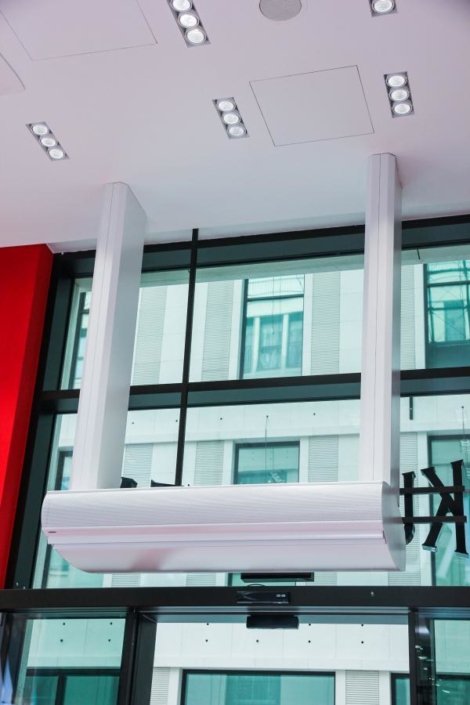

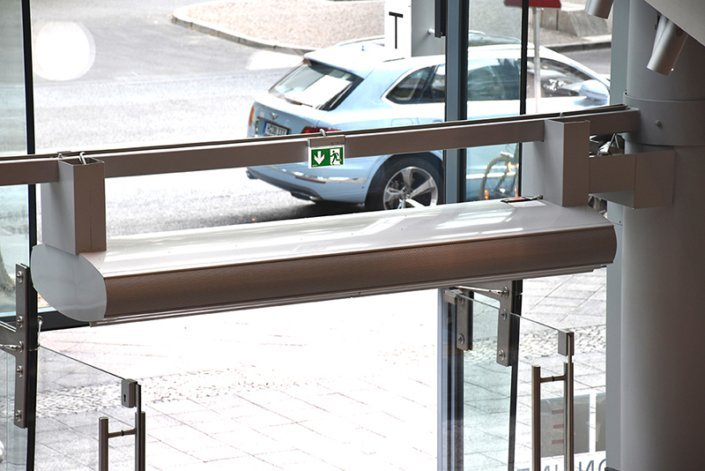

Ellipse EC

Design-Luftschleier

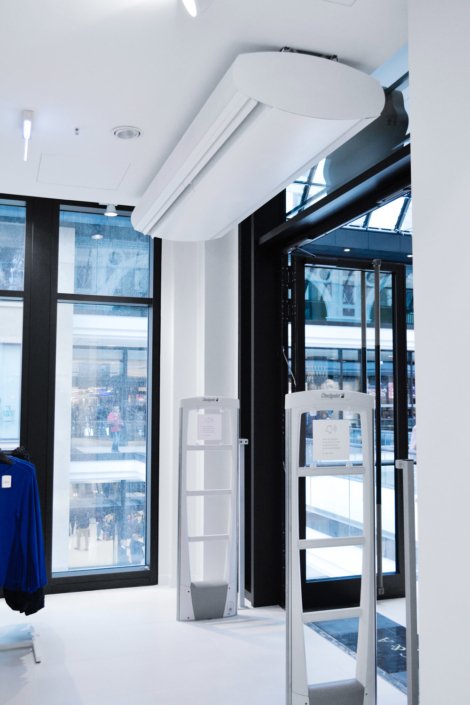

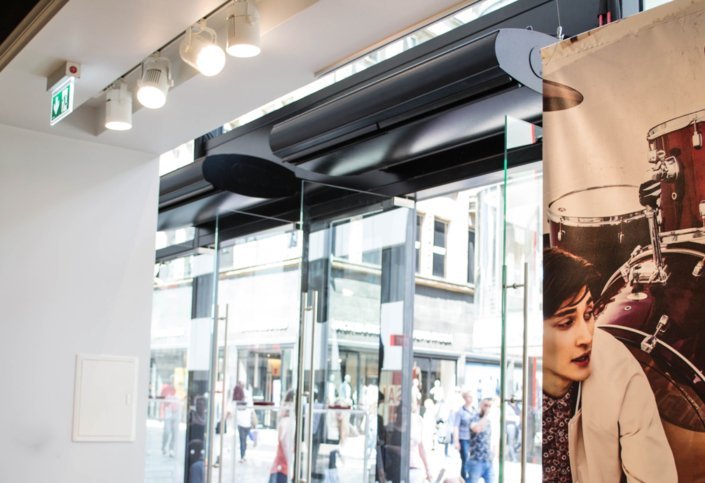

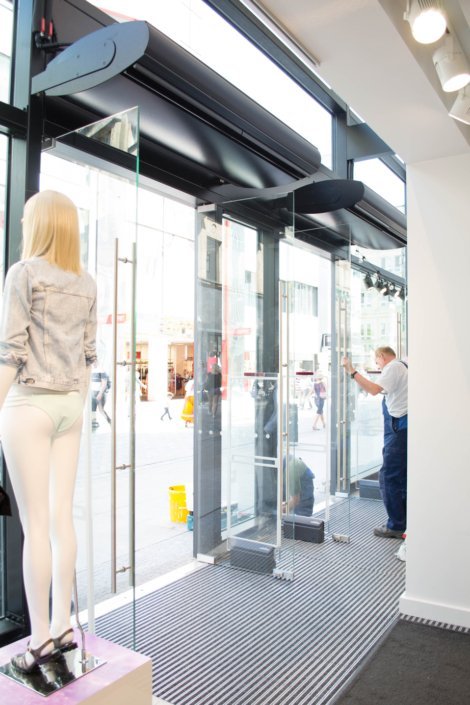

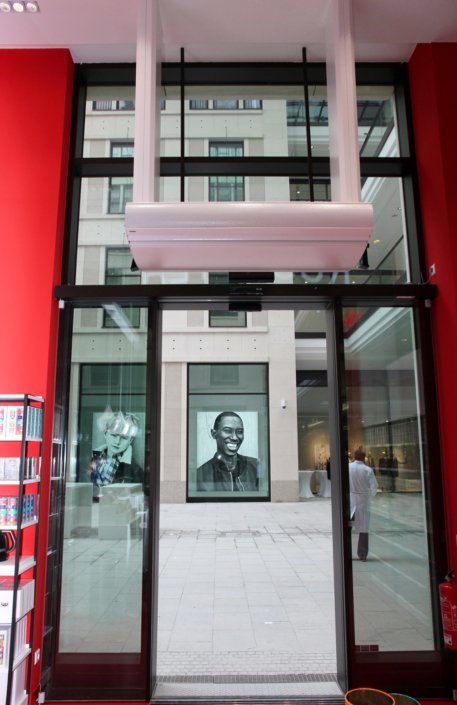

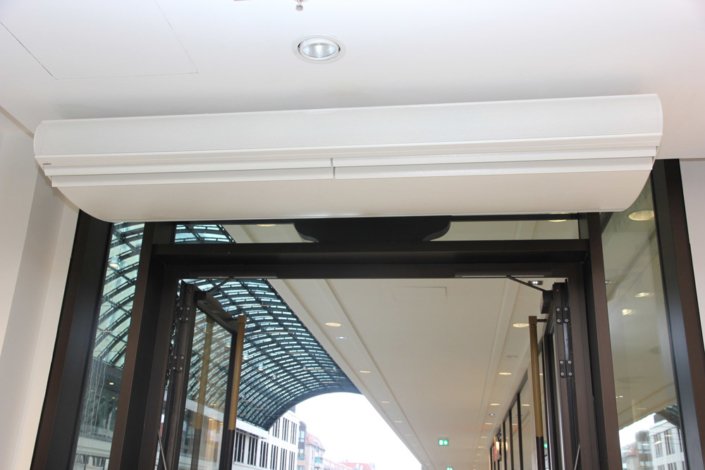

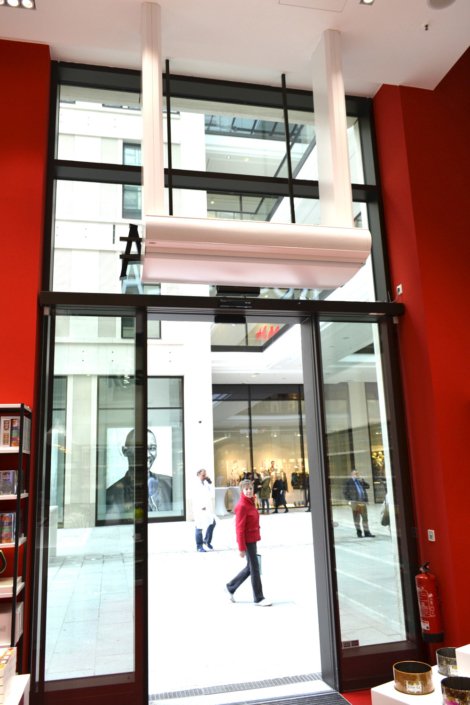

Ellipse EC empfiehlt sich dann, wenn nicht nur Funktion sondern auch Design die Gestaltung des Eingangsbereiches bestimmen. Freihängendes, montagefertiges Gerät in moderner, ellipsenförmiger Bauform, welches sich aufgrund der wählbaren pulverbeschichteten Stahlblechverkleidung oder in Edelstahlverkleidung dem jeweiligen Design des Türbereichs anpasst.

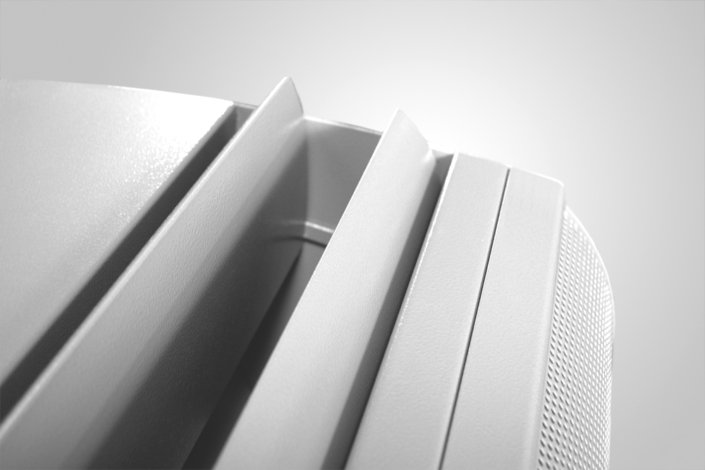

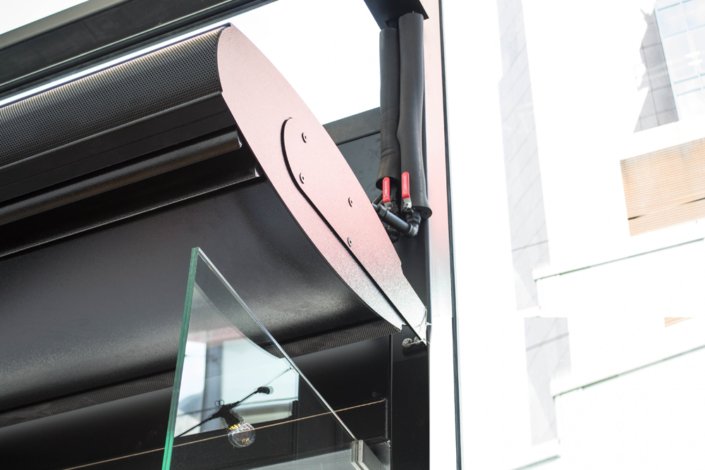

Der Ausblas erfolgt über die patentierte, mehrfach verstellbare Jetflow-Ausblasdüse (verstellbar ohne Hilfsmittel), mit adaptivem, asymmetrischem Düsenquerschnitt, die den Luftstrahl mit großer Wurfweite gleichmäßig führt. Ausführung wählbar mit Standard-Luftwalze (raumseitige Ansaugung) oder mit umgedrehter Luftwalze (türseitige Ansaugung).

Selbsttragende, im Sichtbereich schraubenlose Stahl/ Aluminium-Verbundkonstruktion mit nach RAL wählbarer Pulverbeschichtung oder in Edelstahlausführung. Jetflow- Ausblasdüse aus Aluminium, im Gerätefarbton pulverbeschichtet. Designansauggitter mit Feinlochmuster für servicefreundlichen, filterlosen Betrieb.

Wärmetauscher für unterschiedliche Heizmedien
PWW: für Normaltemperatur PWW 70/50°C und Niedertemperatur PWW 60/40°C, andere Temperaturen auf Anfrage. DX: unter Stickstoff gelötete DX-Register für den Betrieb mit Wärmepumpen (nur Heizbetrieb möglich). Hochwertige Wärmetauscher aus Kupferrohr, mit aufgepressten, extra starken Aluminiumlamellen. ELEKTRO: 3-stufiger Wärmetauscher 400V, spiralförmig und korrosionsfest, mit thermischem Überhitzungsschutz und Nachlaufschaltung.

Der Wirkungsgrad der von TEKADOOR verwendeten EC-Ventilatoren liegt im Teillastbetrieb bei > 90% und damit 30–35% höher als bei herkömmlichen AC-Ventilatoren. Dadurch werden nicht nur die Effizienz gesteigert, sondern auch die Betriebskosten gesenkt. Die einzeln angetriebenen EC-Ventilatoren mit integriertem Motorschutz sind doppelseitig ansaugend, vibrationsfrei gelagert und werden mittels PWM-Signal (Pulsweitenmodulation) – und bei DX mit 0-10 V – angesteuert. Sie entsprechen nicht nur der Richtlinie ErP, sondern übertreffen diese Norm sogar.

Einfache Montage durch auf der Geräteoberseite eingelassene Nietmuttern (M8) und optional erhältliches Montagematerial. In der Standardausführung braucht das Gerät für den Elektroanschluss nicht geöffnet zu werden. Anschlussklemmen für die Spannungsversorgung sowie die Steckverbindungen für das Schaltgerät und den Parallelbetrieb sind von außen zugänglich.

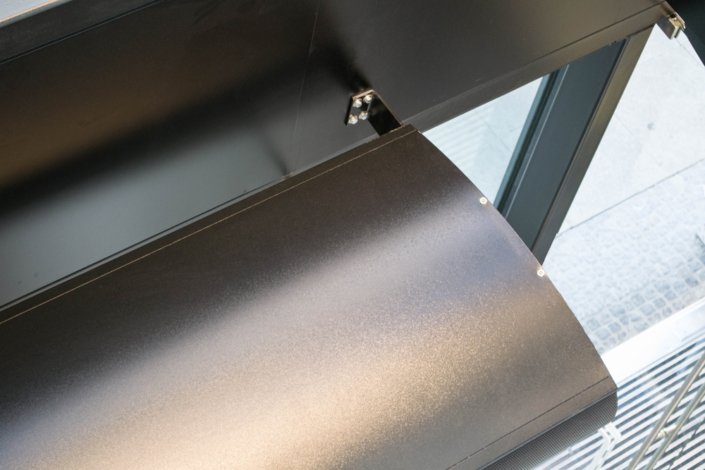

Servicefreundliche Reinigung – Mikrogitter – ohne Geräteöffnung durch einfaches Absaugen des Ansauggitters. Verschraubte und gesicherte Revisionsöffnung (einseitig scharniert) an der Geräteunterseite zu Wartungsarbeiten leicht zu öffnen.

Elektronische TEKADOOR-Steuerung CAT, multifunktional u.a. mit optionaler ModBus-Schnittstelle.
Standardmäßig vorgesehen für die Geräte mit PWW- und Elektro- Heizung ist ein 20m vorkonfektioniertes, abgeschirmtes Datenkabel, enthalten. Die 5-stufige Steuerung CAT beinhaltet serienmäßig eine Hand/Automatik und eine Sommer/Winterumschaltung. Eine Wochenschaltuhr mit Timer-Funktion kann optional über Freigabekontakte implementiert werden. Für den Winter-Betrieb kann optional ein Magnetventil bis 2,5 A angeschlossen werden. Bei der Steuerung CAT kann die Luftmenge 5-stufig und die Heizleistung, bei Elektroheizung in Abhängigkeit der Ventilatorstufen, 3-stufig manuell gewählt werden. Für die Ansteuerung über eine bauseitige GLT bzw. DDC stehen ein Freigabekontakt und potenzialfreie Betriebs- und Störmeldungen zur Verfügung. Eine Parallelschaltung von max. 10 Geräten als Master-Slave ist möglich.

  • Made in Germany
  • ErP konform / EC-Ventilatoren
  • Zertifiziert durch TÜV-Süd
  • Robuste selbsttragende Stahl/Aluminium-Verbundkonstruktion
  • Individuelle Farbe nach RAL wählbar alternativ Edelstahlausführung
  • Individuelle Gerätelängen bis 3000 mm
  • Servicefreundlich durch filterloses Mikroansauggitter
  • Patentierte, mehrfach verstellbare Jetflow-Ausblasdüse mit adaptivem, asymmetrischem Düsenquerschnitt (große Wurfweite, geringe Geräuschentwicklung, optimale Abschirmung)
  • Unterschiedliche Heizmedien möglich
  • Einfache Montage
