Twinor EC

Die Doppelwalzenanlage

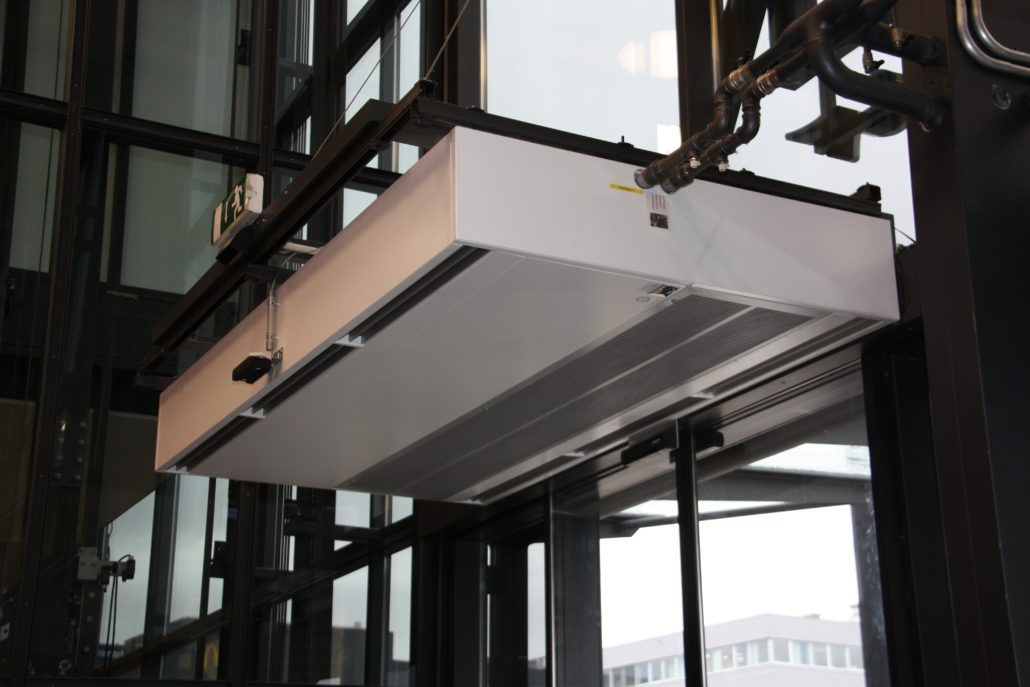

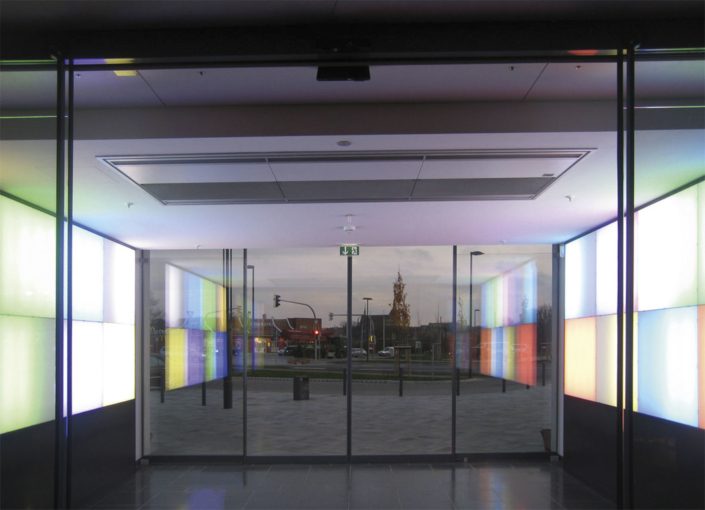

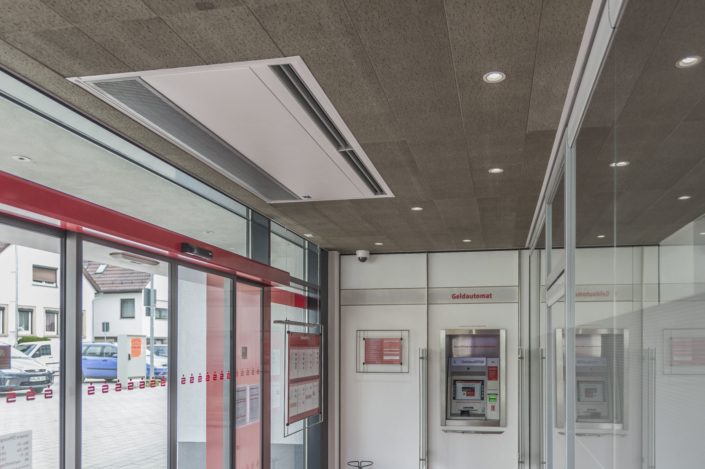

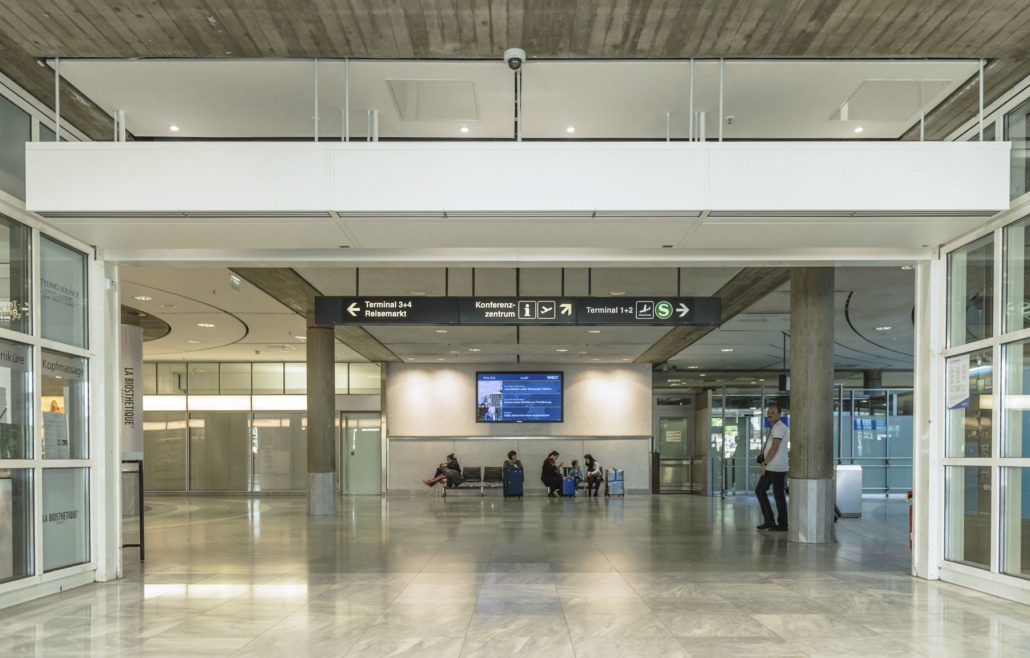

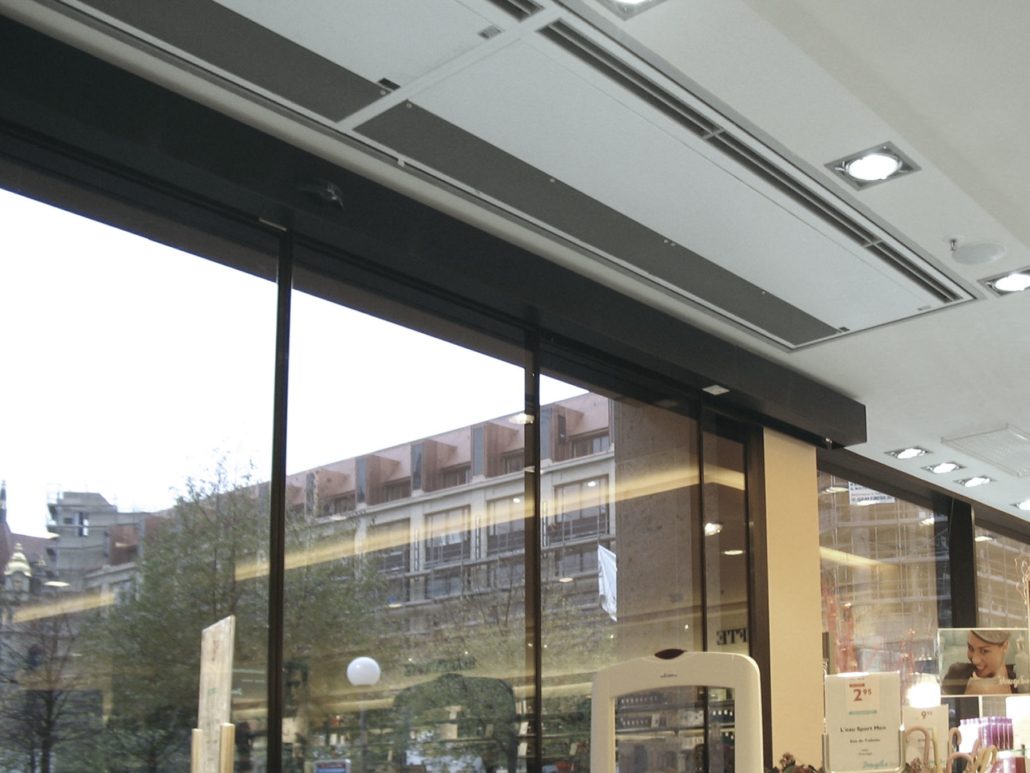

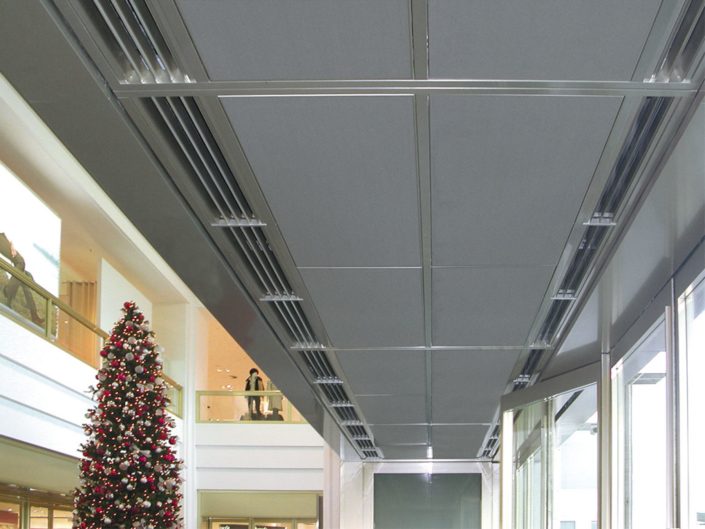

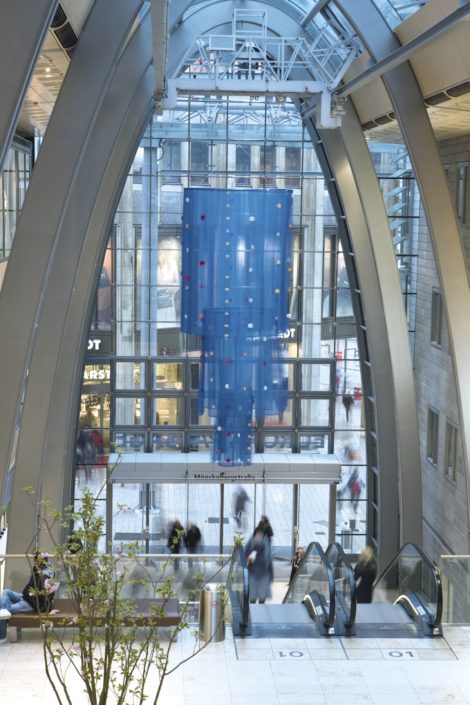

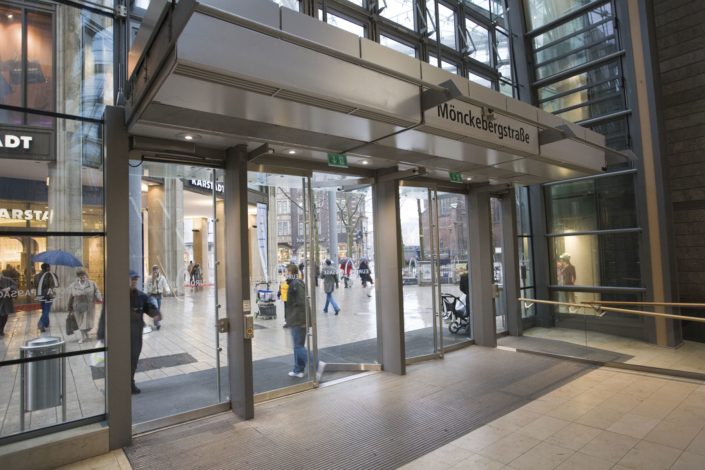

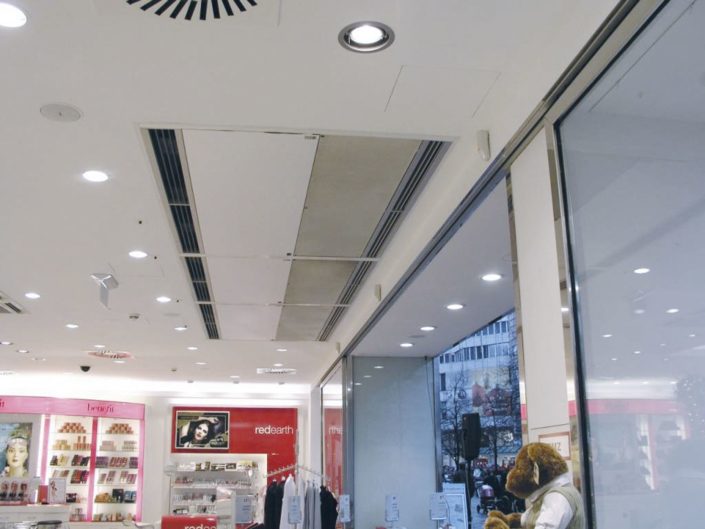

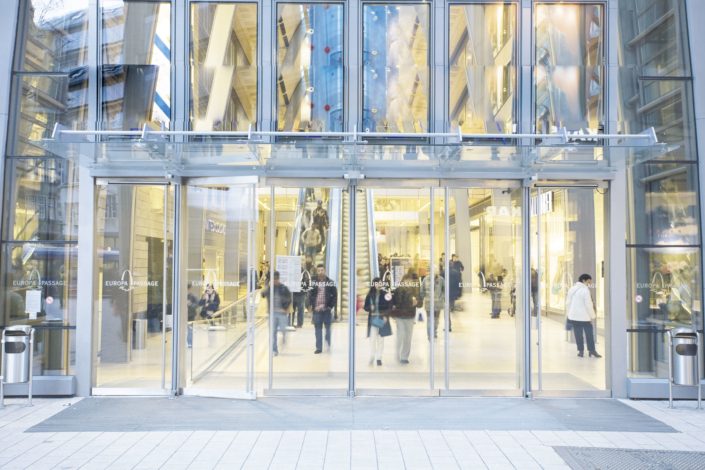

Größere Bauten über mehrere Stockwerke verursachen eine zusätzliche innere Thermik. TWINOR sorgt in großen Eingangsbereichen mit seinem innovativen TWINtec – Gegenstrom-Prinzip für eine effektive Abschirmleistung, die gerade bei hohem Publikumsverkehr effizient ihre Wirkung zeigt. Im Gegensatz zu Windfängen mit aufwendigen und teuren Doppeltür-Konstruktionen, bietet TWINOR eine wirtschaftliche und effiziente Lösung, die auf ganzer Linie überzeugt.

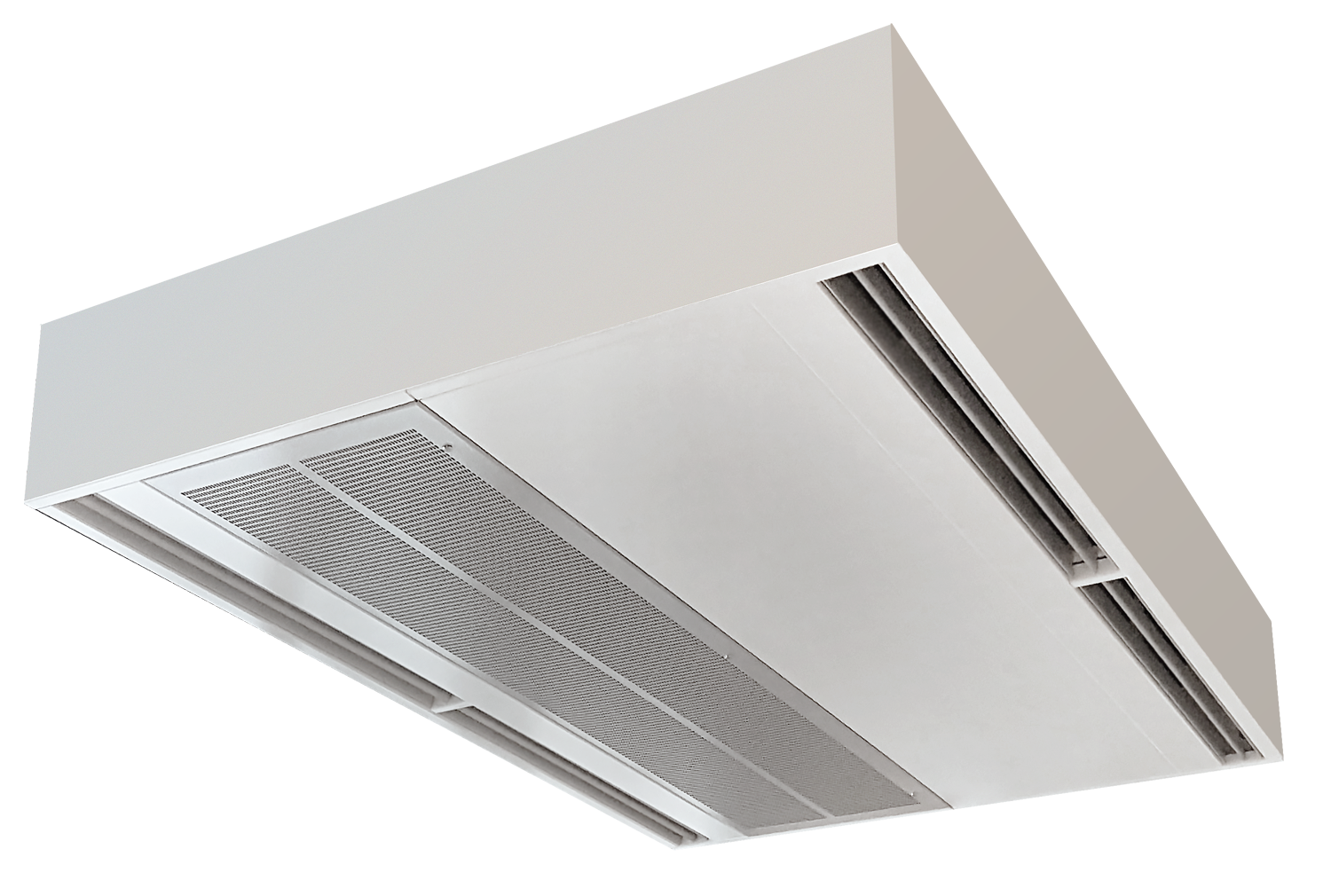

Das selbsttragende und im sichtbereich schraubenlose Stahlblechgehäuse ist mit montagefreundlicher Geräteaufhängung versehen und in Standardfarbe weiß (RAL 9016) lieferbar. Individuelle Farbgebung oder berflächenausführung in Edelstahl sind möglich. Revisionsklappe blind hinter dem Ansauggitter verschraubt. Verstellbare und mit der Unterseite des Gerätes bündig abschließende, aerodynamisch optimiertes Synchrostream
Ausblassystem (natur eloxiert). Ansauggitter (in RAL 9006) aus Lochblech mit dahinterliegendem G2 Hartschaum-Filter oder Microansauggitter.

Wärmetauscher für unterschiedliche Heizmedien
PWW: für Normaltemperatur PWW 70/50°C und Niedertemperatur PWW 60/40°C, andere Temperaturen auf Anfrage. Hochwertige Wärmetauscher aus Kupferrohr, mit aufgepressten, extra starken Aluminiumlamellen.

Der Wirkungsgrad der von TEKADOOR verwendeten EC-Ventilatoren liegt im Teillastbetrieb bei > 90% und damit 30–35% höher als bei herkömmlichen AC-Ventilatoren. Dadurch werden nicht nur die Effizienz gesteigert, sondern auch die Betriebskosten gesenkt.Die einzeln angetriebenen EC-Ventilatoren mit integriertem Motorschutz sind doppelseitig ansaugend, vibrationsfrei gelagert und werden mittels PWM-Signal (Pulsweitenmodulation) oder mit 0-10 V angesteuert. Sie entsprechen nicht nur der ErP Richtlinie, sondern übertreffen diese Norm sogar.

Einfache und montagefreundliche Aufhängung mittels eingelassenen Nietmuttern (M8) auf der Geräteoberseite und als Zubehör erhältliches Montagematerial. In der Standardausführung braucht das Gerät für den lektroanschluss nicht geöffnet zu werden. Anschlussklemmen für die Spannungsversorgung sowie die Steckverbindungen für das Schaltgerät und den Parallelbetrieb sind von außen zugänglich.

Servicefreundliche Reinigung des Filter durch einfache Geräteöffnung. Blind verschraubte und gesicherte Revisionsöffnung (einseitig scharniert) an der Geräteunterseite zu Wartungsarbeiten leicht zu öffnen.

Elektronische TEKADOOR-Steuerung TWICS, multifunktional mit LCD-Display
Standardmäßig ist für TWINor mit PWW-Heizung eine TWICS Steuerung, inklusive 20 m vorkonfektioniertem, abgeschirmtem Datenkabel, enthalten. Die Steuerung TWICS beinhaltet eine Hand-Automatik und eine Sommer- / Winterschaltung. Für den Winter-Betrieb kann optional ein Magnetventil bis 2,5 A angeschlossen werden. Jede Steuerung verfügt über eine Hand-Automatik-Funktion und einen potentialfreien Kontakt zur Freigabe über jede bauseitige DDC bzw. GLT. Ebenso kann standardmäßig zwischen einem 5-stufigen und stufenlosen Betrieb der Ventilatoren gewählt werden. Eine Parallelschaltung von max. 10 Geräten als Master-Slave ist möglich.

  • Made in Germany
  • ErP konform / Green-Tech
  • EC-Ventilatoren
  • Zertifiziert durch TÜV
  • Robustes selbsttragendes Stahlblechgehäuse
  • Individuelle Farbgebung
  • Zugewinn wertvoller Verkaufsflächen
  • Individuelle Gerätelängen bis 3000 mm
  • Servicefreundlich durch regenerierbaren Filter oder Mikroansauggitter
  • Einfache Montage
  • TWINtec Gegenstrom Ausblassystem
  • Unterschiedliche Heizmedien
