THI & TIC

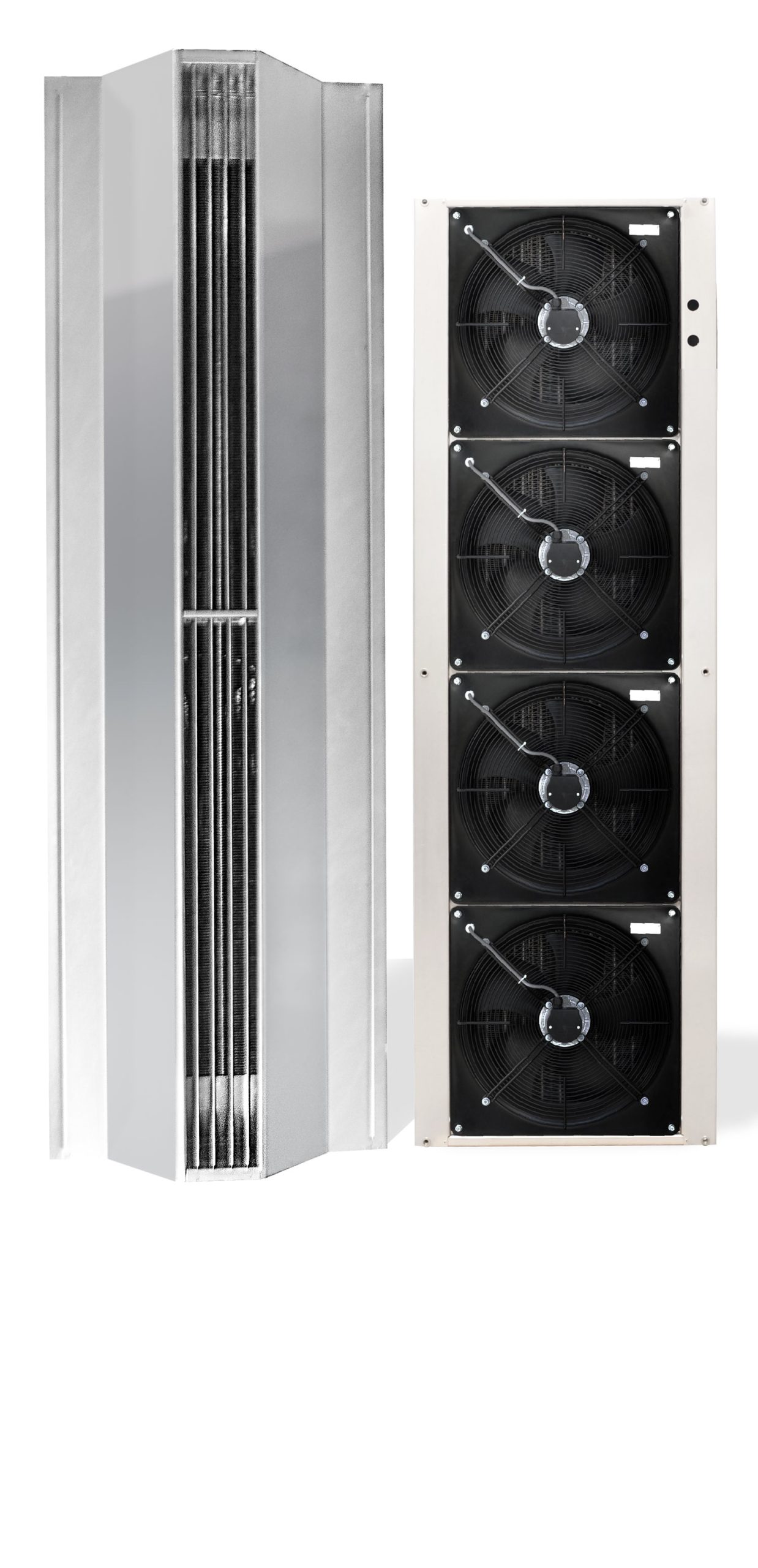

Industrie-Torluftschleier

Der TEKADOOR Torluftschleier der Baureihe THI und TIC 3000 eignen sich zur Abschirmung großer Tore in den Bereichen Industrie, Lager und Logistik. Vielseitig einsetzbar für horizontale oder vertikale Montage. Durch die Installation einer TEKADOOR Industrie-Luftschleieranlage wird der dauernde Kaltlufteinfall erheblich vermindert, sowie der unerwünschte Austritt von Warmluft merklich unterbunden. Die bei extrem schwierigen Gebäudeverhältnissen dennoch einströmende Kaltluft wird kon- ditioniert (erwärmt) und dadurch nicht mehr als störende Zugluft empfunden. Dies spart Heizkosten, reduziert den Krankenstand, vermindert Immissionen und gewährleistet einen wirtschaftlichen und reibungslosen Warenverkehr.

Montagefertiger Industrie-Torluftschleier wahlweise als Warm- oder Umluftschleier (ohne Wärmetauscher), in hängender oder stehender Ausführung. Eine Reihenmontage ist bei beiden Montagevarianten möglich. Bei der stehenden Ausführung ist je nach Torbreite eine einseitige oder beidseitige Aufstellung neben dem Tor möglich. Abhängig von der Torhöhe können entspre- chende THI Industrie-Luftschleieranlagen übereinander montiert werden. Bei der hängenden Ausführung können je nach Torbreite mehrere Module nebeneinander eingebaut werden.

Industrietorluftschleier für den Umluftbetrieb mit PWW-Wärmetau- scher und gerader Luftführung. Das Gehäuse der Baureihe THI wird aus verzinktem Stahlblechgehäuse gefertigt. Dagegen wird das Gehäuse der Baureihen TIC aus robusten, selbsttragenden Magnelis beschichteten Stahlblechen gefertigt. Pulverbeschichtet in der Stan- dard Farbe RAL 7032 (Kieselgrau) oder im Standard RAL-Farbton nach Wunsch des Bauherren. Bei der stehenden Ausführung ist die Bodenkonsole und bei einer Reihenmontage sind die Verbindungsla- schen im Lieferumfang enthalten. Die Befestigung bzw. Aufhängung ist bei hängender Ausführung über M10 Nietmuttern möglich.

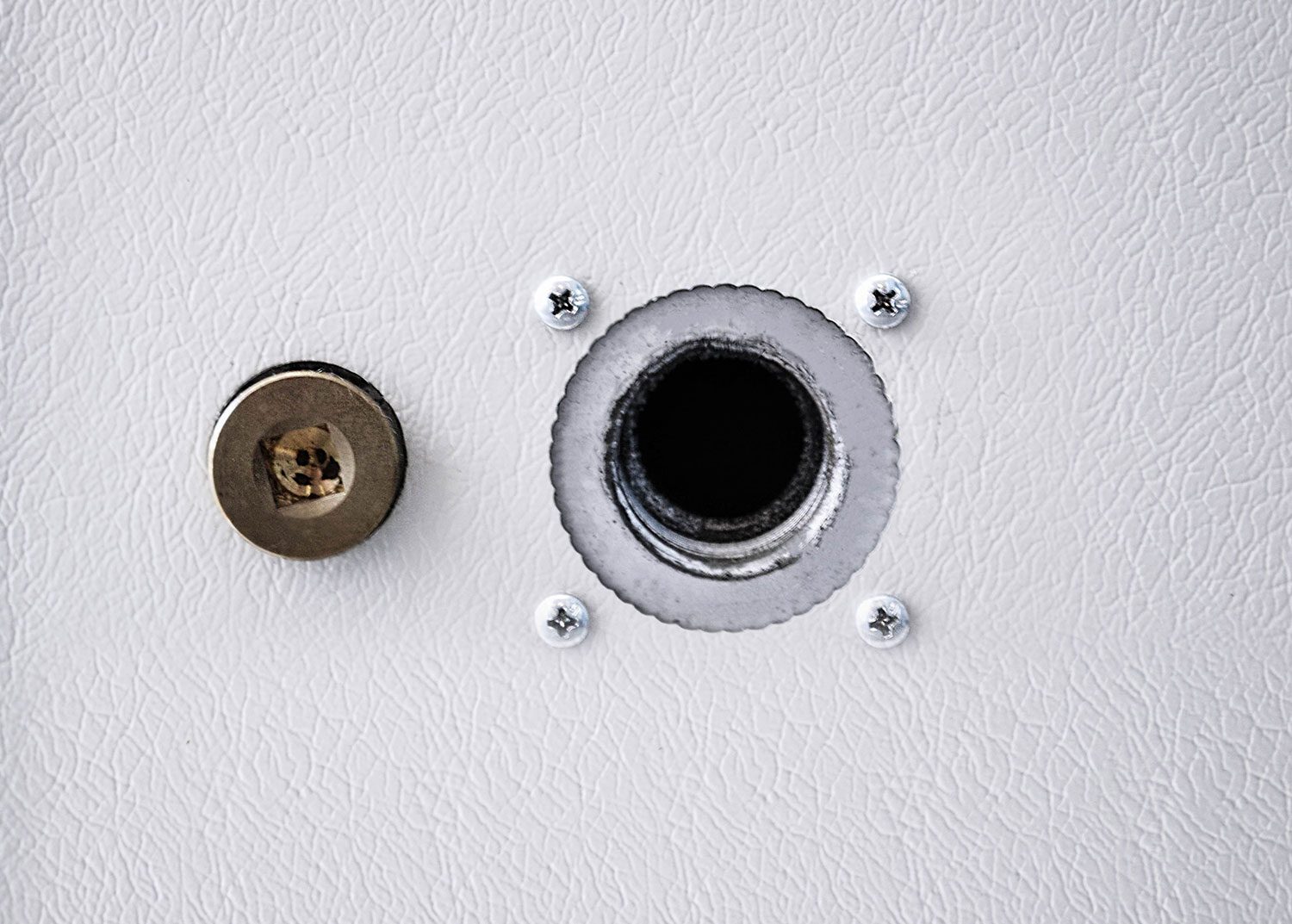

Wärmetauscher für unterschiedliche Heizmedien
PWW: für Normaltemperatur PWW 70/50°C und 80/60°C; bei Niedertemperatur PWW 60/40°C, andere Temperaturen auf Anfrage. THI und TIC E: Wärmetauscher 3-stufig , spiralförmig, korrosions- fest, mit eine Nachlaufschaltung und Überhitzungsschutz. Umluftbetrieb ohne Erwärmung (ohne Heizmedium) möglich.

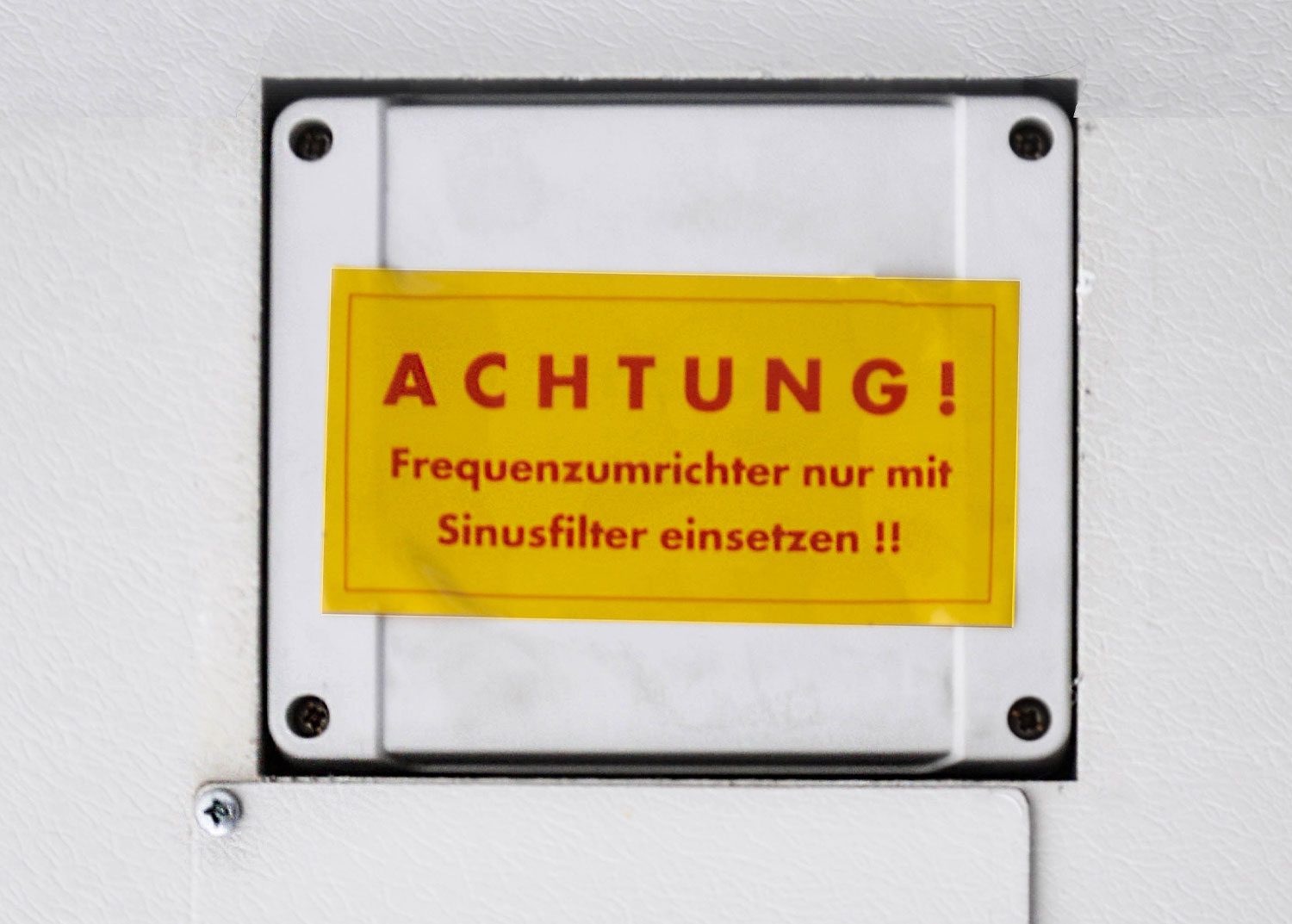

Axialventilatoren mit Drehstrommotor, Schutzart IP 54, Motorschutz über Thermokontakte inkl. Berührungsschutzgitter. Diese Ventila- toren entsprechen der ErP-Richtlinie zur Mindesteffizienzvorgabe der Ventilatoren innerhalb der EU. Optional kann der Torluftschleier mit einzeln angetriebenen EC-Ventilatoren geliefert werden.

Einfache Montage durch auf der Oberseite des Gerätes einge- lassene Nietmuttern (M10).

Durch den bewusst groß gewählten Lamellenabstand des Heiz- registers kann auf einen Filter verzichtet werden. Dies ermöglicht eine servicefreundliche Reinigung der Geräte.

THI 3 (AC) / THI 4 (AC) / THI 6 (AC) / THI 8 (AC)
5-Stufen-Drehzahlsteller TYP HATI. 400 V / 50 Hz nach VDE 0550 im Gehäuse mit Stufenschalter, Stör- und Betriebs- leuchte, mit Wiedereinschaltsperre für Motorvollschutz, Hand- Automatik-Schaltung und Schütz für externen Signalgeber (z.B. Torkontakt).

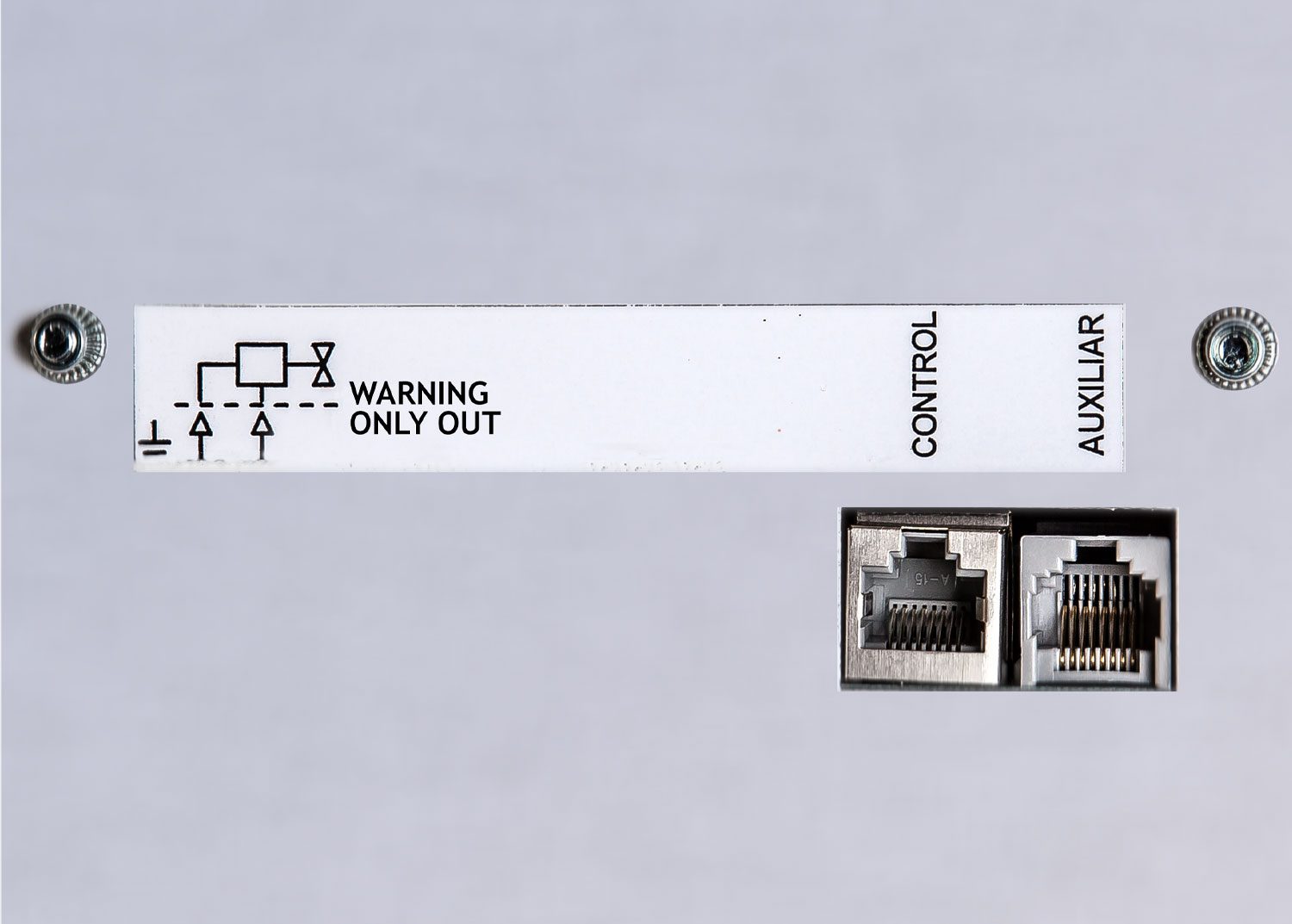

THI 3 (EC) / THI 4 (EC) / THI 6 (EC) / THI 8 (EC) / TIC 3000 (EC) Elektronische TEKADOOR-Steuerung CAT 200 EC, multifunktional, u. a. mit einer optionalen ModBus Schnittstelle
Standardmäßig sind für Geräte mit PWW-Heizung eine CAT 200 EC und für Geräte mit Elektro-Heizung eine CAT 200 E EC Steuerung, inklusive 20 m vorkonfektioniertem, abgeschirmtem Datenkabel, enthalten.

  • Made in Germany
  • Robuste Gehäusekonstruktion für Industrieanwendung Große Wurfweite,
  • optimale Abschirmung
  • Einfache Montage mit PWW- und Elektroheizregister
  • lieferbar mit EC- und AC-Ventilatoren
  • lieferbar (ErP konform)

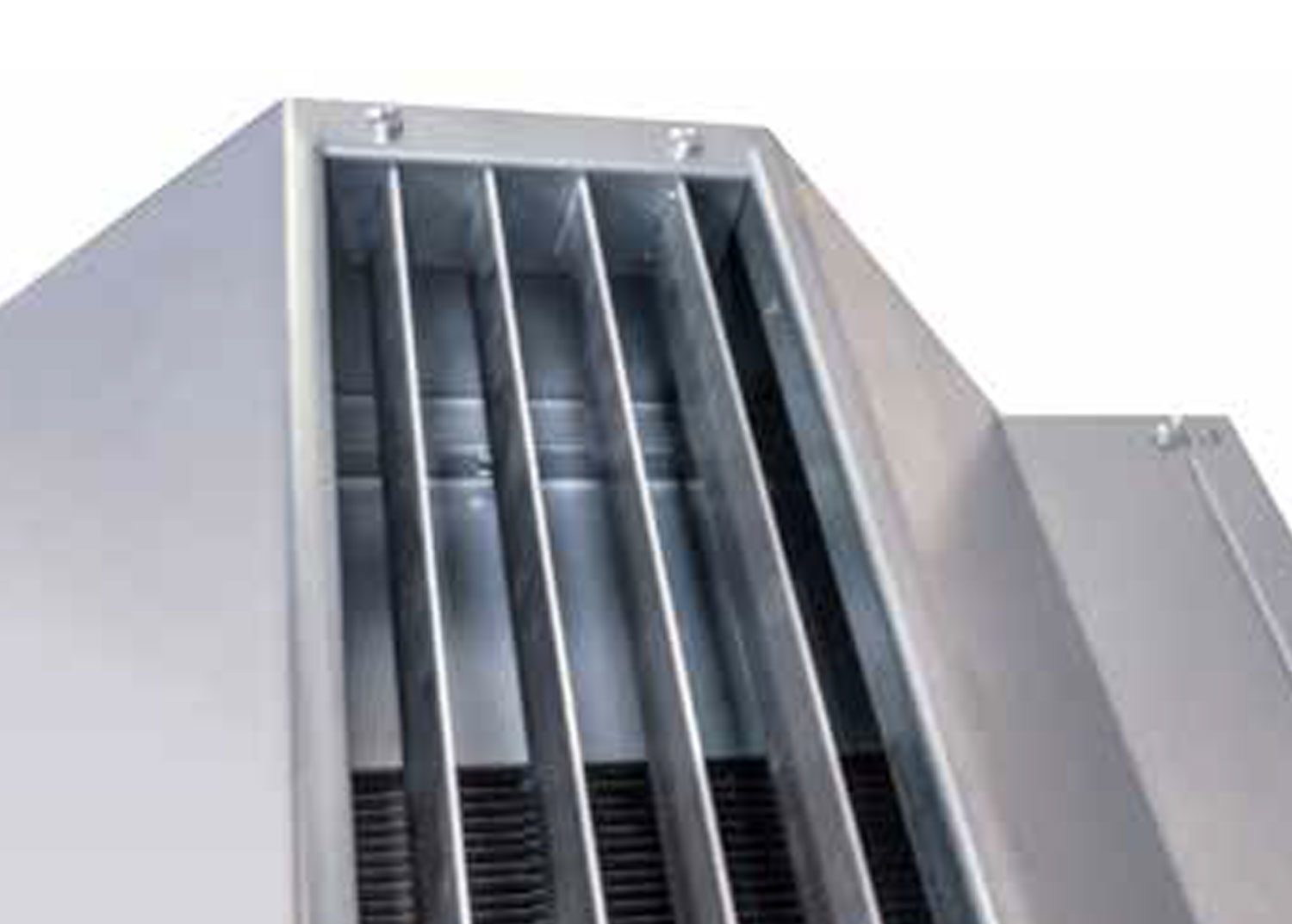

  • Asymmetrisch schräg eingeschnürte Spezialdüse oder Synchrostream Weitwurfdüse als Ausblassystem
