  • Blowout height up to 6.30 m
  • Air flow rate of 10,000–50,000 m³/h
  • Device length from 2.25 to 5 m
  • Two installation options
  • Heating capacity of 40.93–204.50 kW

THI

Industrial Air Curtains


THI
Industrie-Torluftschleier


THI ist die leistungsstarke Luftschleierlösung für große Tore in Industrie, Lager und Logistik. Das System reduziert Kaltlufteinfall, hält Warmluft im Gebäude und sorgt so für mehr Energieeffizienz, weniger Zugluft und einen reibungslosen Warenverkehr.

Der montagefertige Industrie-Torluftschleier ist flexibel für die horizontale oder vertikale Montage erhältlich – wahlweise als Warm- oder Umluftschleier. Dank modularer Bauweise lässt sich THI optimal an unterschiedliche Torbreiten und Torhöhen anpassen.

Wenn große Tore starke Lösungen brauchen
  1. Made in Germany
  2. Rugged enclosure design for industrial applications
  3. Long throw distance, optimal shielding
  4. PWW and Electric Heating Coils
  5. Available with EC and AC fans
  6. Special nozzle with an asymmetrical, angled constriction, or Synchrostream. Long-throw nozzle as an exhaust system
  7. Installation Options: Freestanding and Wall-Mounted
  8. TEKADOOR EC Controller, TEKADOOR AC Controller

Das Gehäuse der Baureihe THI wird aus verzinktem Stahlblechgehäuse gefertigt, pulverbeschichtet in der Standard Farbe RAL 7032 (Kieselgrau) oder im Standard RAL-Farbton nach Wunsch. Bei der stehenden Ausführung ist die Bodenkonsole und bei einer Reihenmontage sind die Verbindungslaschen im Lieferumfang enthalten.

Easy installation thanks to the rivet nuts (M10) recessed into the top of the unit.

THI 3 (AC) / THI 4 (AC) / THI 6 (AC) / THI 8 (AC): 5-Stufen-Drehzahlsteller TYP HATI. 400 V / 50 Hz nach VDE 0550 im Gehäuse mit Stufenschalter, Stör- und Betriebsleuchte, mit Wiedereinschaltsperre für Motorvollschutz, Hand- Automatik-Schaltung und Schütz für externen Signalgeber (z.B. Torkontakt).

THI 3 (EC) / THI 4 (EC) / THI 6 (EC) / THI 8 (EC): Elektronische TEKADOOR-Steuerung CAT 200 EC, multifunktional, u. a. mit einer optionalen ModBus Schnittstelle.
Standardmäßig sind für Geräte mit PWW-Heizung eine CAT 200 EC und für Geräte mit Elektro-Heizung eine CAT 200 E EC Steuerung, inklusive 20 m vorkonfektioniertem, abgeschirmtem Datenkabel, enthalten.

Axialventilatoren mit Drehstrommotor, Schutzart IP 54, Motorschutz über Thermokontakte inkl. Berührungsschutzgitter. Diese Ventilatoren entsprechen der ErP-Richtlinie zur Mindesteffizienzvorgabe der Ventilatoren innerhalb der EU. Optional kann der Torluftschleier mit einzeln angetriebenen EC-Ventilatoren geliefert werden.

Heat exchangers for various heating media
DHW: for standard-temperature DHW 70/50°C and 80/60°C; for low-temperature DHW 60/40°C; other temperatures available upon request. 3-stage heat exchanger , spiral-shaped, corrosion-resistant, with a run-on circuit and overheating protection. Recirculation operation without heating (without a heating medium) is possible.

Because the fin spacing on the heating coil was deliberately chosen to be wide, a filter is not required. This makes it easy to clean the units during maintenance.

THI

TECHNICAL SPECIFICATIONS

Industrial-Grade Power.
Long Throw Distance.
Maximum Shielding.
Individuelle Gerätelänge Von 2,25 bis 5 m
Ausblashöhe/ Abschirmweite Bis 6,30 m
Heating Media PWW
Custom device length Von 2,25 bis 5 m
Blow-out Height / Shielding Width Bis 6,30 m
Heating Media PWW
Heating capacity Von 40,93 - 204,50 kW
Case Color Galvanized sheet steel; other colors available upon request
Dimensions (H/T) von 575 - 880 mm/ 620 - 850 mm
Airflow Von 10.000 - 50.000 m3/h
Temperature Rating Standard versions: 70/50 °C, 80/60 °C, and 60/40 °C; other temperatures available upon request
Installation Options Wall-mounted or freestanding
Weight Von 119- 520 kg
Download the data sheet
THE MODELS

DER THI SERIE

Entdecken Sie die verschiedenen Modelle der THI Serie – entwickelt für maximale Leistung, modernes Design und eine effiziente Luftführung in unterschiedlichsten Einsatzbereichen.

THI 3 AC
Application Example
THI THI 3 AC

Anschlussfertige, freihängende Torluftschleieranlage mit AC-Motor zur Sichtmontage direkt über dem Tor.

Ansaugtemperatur tLE: +18 °C
Ausblastemperatur tLA: +30 °C
Ausblashöhe/Abschirmweite: bis 3,50 m
Raumfläche: bis 3000 qm

Data Sheet
THI 3 EC
Application Example
THI THI 3 EC

Anschlussfertige, freihängende Torluftschleieranlage mit EC-Motor zur Sichtmontage direkt über dem Tor.

Ansaugtemperatur tLE: +18 °C
Ausblastemperatur tLA: +30 °C
Ausblashöhe/Abschirmweite: bis 3,70 m
Raumfläche: bis 3000 qm

Data Sheet
THI 4 EC
Application Example
THI THI 4 EC

Anschlussfertige, freihängende Torluftschleieranlage mit EC-Motor zur Sichtmontage direkt über dem Tor.

Ansaugtemperatur tLE: +18 °C
Ausblastemperatur tLA: +30 °C
Ausblashöhe/Abschirmweite: bis 4,30 m
Raumfläche: bis 3000 qm

Data Sheet
THI 4 AC
Application Example
THI THI 4 AC

Anschlussfertige, freihängende Torluftschleieranlage mit AC-Motor zur Sichtmontage direkt über dem Tor.

Ansaugtemperatur tLE: +18 °C
Ausblastemperatur tLA: +30 °C
Ausblashöhe/Abschirmweite: bis 4,50 m
Raumfläche: bis 3000 qm

Data Sheet
THI 6 AC
Application Example
THI THI 6 AC

Anschlussfertige, stehende Torluftschleieranlage mit AC-Motor zur Sichtmontage direkt neben dem Tor.

Ansaugtemperatur tLE: +18 °C
Ausblastemperatur tLA: +30 °C
Ausblashöhe/Abschirmweite: bis 5,30 m
Raumfläche: bis 3500 qm

Data Sheet
THI 6 EC
Application Example
THI THI 6 EC

Anschlussfertige, stehende Torluftschleieranlage mit EC-Motor zur Sichtmontage direkt neben dem Tor.

Ansaugtemperatur tLE: +18 °C
Ausblastemperatur tLA: +30 °C
Ausblashöhe/Abschirmweite: bis 5,50 m
Raumfläche: bis 3500 qm

Data Sheet
THI 8 EC
Application Example
THI THI 8 EC

Anschlussfertige, stehende Torluftschleieranlage mit EC-Motor zur Sichtmontage direkt neben dem Tor.

Ansaugtemperatur tLE: +18 °C
Ausblastemperatur tLA: +30 °C
Ausblashöhe/Abschirmweite: bis 6,00 m
Raumfläche: bis 4000 qm

Data Sheet
THI 8 AC
Application Example
THI THI 8 AC

Anschlussfertige, stehende Torluftschleieranlage mit AC-Motor zur Sichtmontage direkt neben dem Tor.

Ansaugtemperatur tLE: +18 °C
Ausblastemperatur tLA: +30 °C
Ausblashöhe/Abschirmweite: bis 6,00 m
Raumfläche: bis 4000 qm

Data Sheet
×
THI

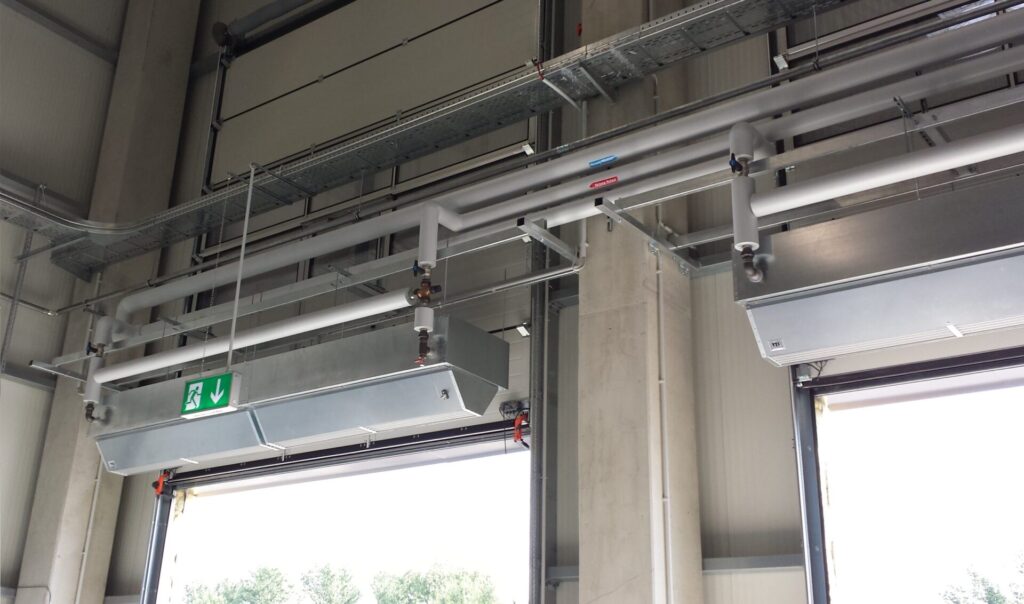

Examples of Use

Discover the wide range of possible uses and real-world applications of our systems. The following examples show how design, efficiency, and performance can be optimally integrated into a wide variety of architectural and spatial concepts.

Our Accessories

The right accessories provide the perfect complement and expand the range of applications for your systems. From technical components to control and mounting solutions to practical add-ons—our accessories are versatile and designed for reliable integration into everyday use.

Our Accessories
Ceiling Mounting Kit
Ceiling Mounting Kit

For easy, vibration-free ceiling mounting, consisting of M8 or M10 threaded rods, up to 100...

More Info
Antifreeze Thermostat
Antifreeze Thermostat

Used to monitor PWW heat exchangers when there is a risk of freezing. As soon as the temperature drops below +7 °C...

More Info
Solenoid Valve
Solenoid Valve

For automatic control of the heating water circuit. During summer operation or when the air conditioner is...

More Info
Thermoelectric Shut-off Valve
Thermoelectric Shut-off Valve

230 V / 50 Hz, normally closed. For automatic control of the heating water circuit. In the summer...

More Info
Electric Blower Outlet Temperature Controller
Electric Blower Outlet Temperature Controller

Electronic supply air controller with 0-10 V actuator and supply air temperature sensor, fully integrated and...

More Info
Wall bracket
Wall bracket

Wall brackets with top-mounted fastening devices, featuring threaded rods, vibration dampers, and locknuts...

More Info
Data Cable
Data Cable

Pre-assembled, shielded data cables for connecting air curtain systems to the control panel or...

More Info
Thermostatic Straight-Through Valve
Thermostatic Straight-Through Valve

Limits the supply air temperature (adjustment range: +20 °C to +35 °C). Constant supply air temperature limit...

More Info
×
TEKADOOR CAT Control System
CAT 300 Controller

CONTROL SYSTEM

TEKADOOR air curtains come standard with a high-quality CAT controller with a touchscreen display. Industrial air curtains from the THI series and DX units are controlled via a HATI controller . Additionally, depending on the application, a connection via ModBus module or control via a 0–10 V signal are also possible.
