Nouveauline

Design-Luftschleier

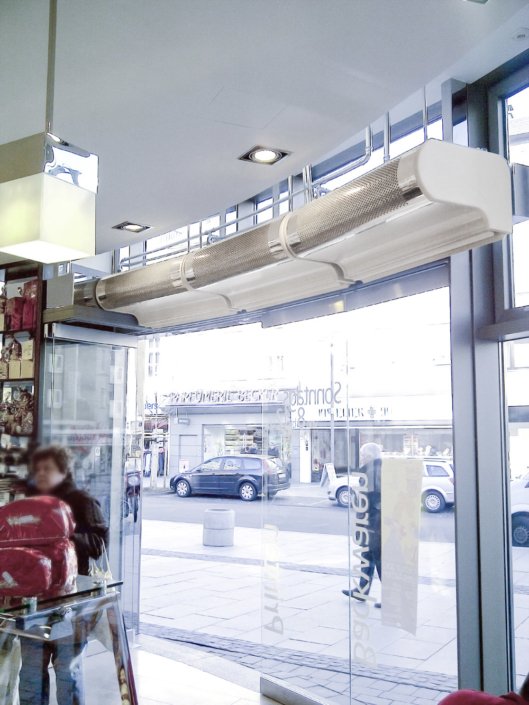

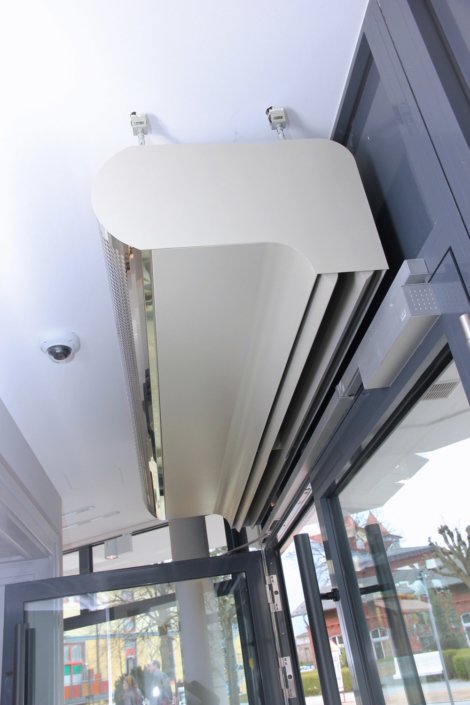

Nouveauline EC ist das Designmodell für den anspruchsvollen Eingangsbereich. Es findet Anwendung im Shop-bzw. Retailbereich, bei Banken und in architektonisch anspruchsvollen Fassadenbereichen. Überall dort, wo energieeffiziente Lösungen auf gehobenes Design treffen, erfüllt Nouveauline EC diese Anforderungen. Montagefertiges, freihängendes Gerät.

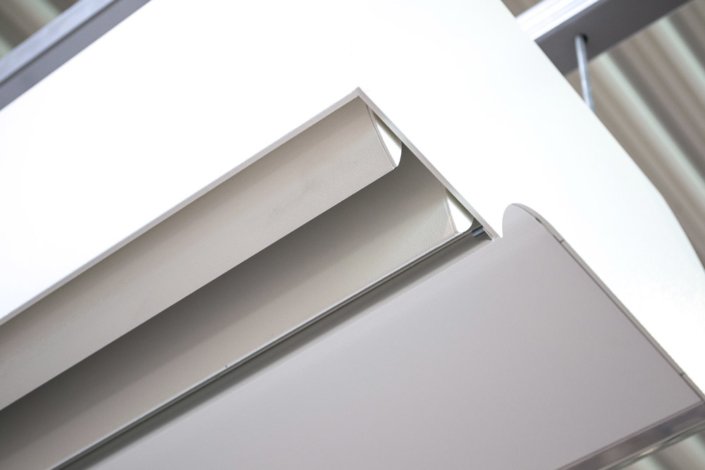

Aus Energiespargründen ist Nouveauline EC mit der neuen optimierten Jetflow-Düse ausgestattet. Diese patentierte Ausblasdüse zeichnet sich durch die vielfache Verstellbarkeit des Ausblaswinkels sowie ihren adaptiven asymmetrischen Düsenquerschnitt aus. Aufgrund der bewusst gewählten asymmetrischen Verstellung der Jetflow-Luftleitprofile wird sowohl eine größere Wurfweite und damit optimierte Abschirmleistung erreicht als auch die Geräuschentwicklung verringert.

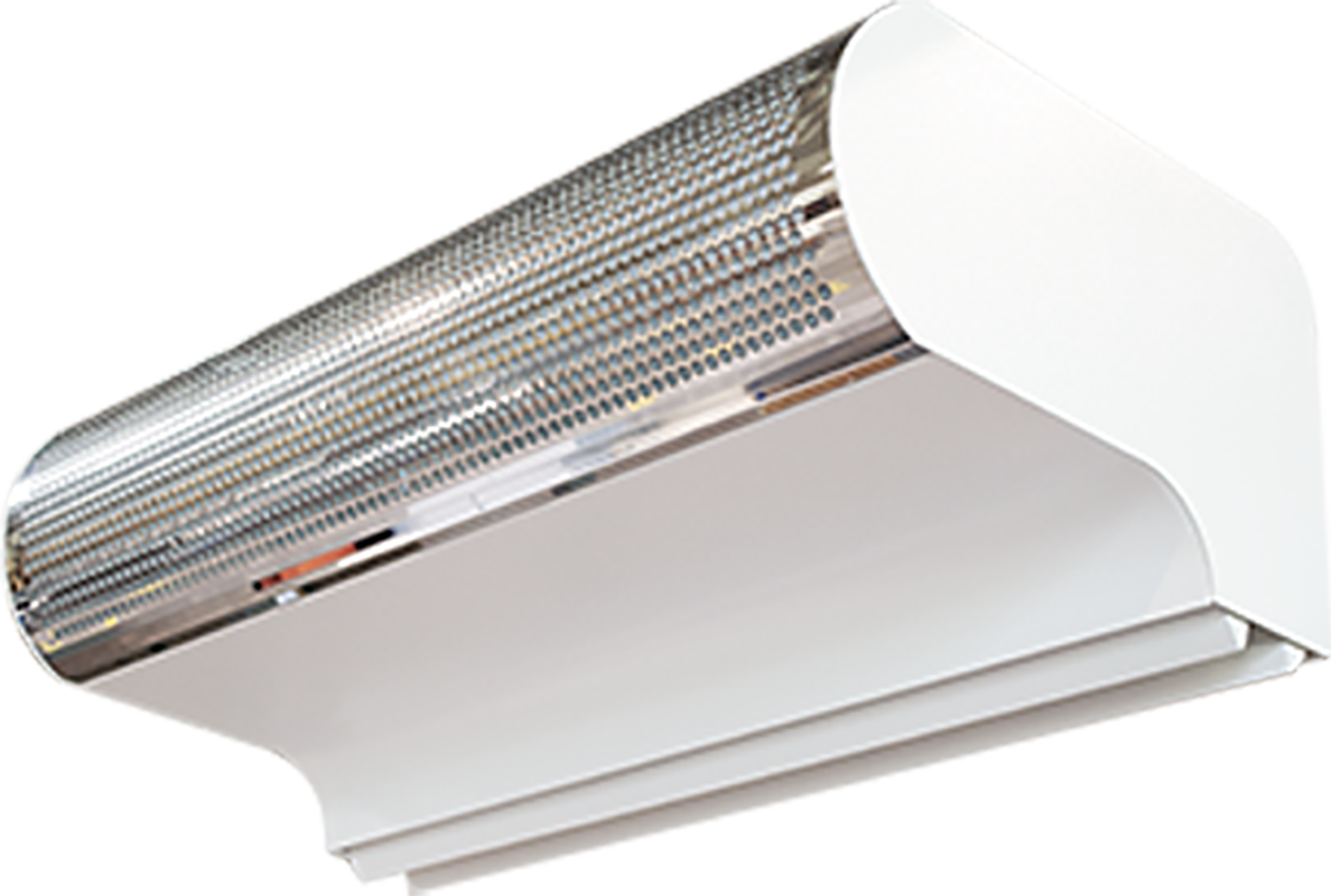

Selbsttragende und im Sichtbereich schraubenlose Stahl- Verbundkonstruktion in Gebläseform. Hochwertige Pulverbeschichtung standardmäßig in RAL 9006 (weißaluminium). Andere Farbgebung möglich. Öffnung der Revisionsklappe in Verbindung mit dem Ansauggitter nach unten. Dekor-Ansauggitter – 3D Edelstahl – Feinlochblech mit dahinter liegendem Mikrogitter für eine filterlose, servicefreundliche Anwendung. Schall-und wärmedämmernde Auskleidung.

Wärmetauscher für unterschiedliche Heizmedien
PWW: für Normaltemperatur PWW 70/50°C und Niedertemperatur PWW 60/40°C, andere Temperaturen auf Anfrage. DX: unter Stickstoff gelötete DX-Register für den Betrieb mit Wärmepumpen (nur Heizbetrieb möglich). Hochwertige Wärmetauscher aus Kupferrohr, mit aufgepressten, extra starken Aluminiumlamellen. ELEKTRO: 3-stufiger Wärmetauscher 400V, spiralförmig und korrosionsfest, mit thermischem Überhitzungsschutz und Nachlaufschaltung.

Der Wirkungsgrad der von TEKADOOR verwendeten EC-Ventilatoren liegt im Teillastbetrieb bei > 90% und damit 30–35% höher als bei herkömmlichen AC-Ventilatoren. Dadurch werden nicht nur die Effizienz gesteigert, sondern auch die Betriebskosten gesenkt. Die einzeln angetriebenen EC-Ventilatoren mit integriertem Motorschutz sind doppelseitig ansaugend, vibrationsfrei gelagert und werden mit 0-10 V angesteuert. Sie entsprechen nicht nur der Richtlinie ErP, sondern übertreffen diese Norm sogar. Zur Abdeckung der Versorgungsleitungen empfehlen wir unsere Aufhängeverkleidungen.

Einfache Montage durch auf der Geräteoberseite eingelassene Nietmuttern (M8) und optional erhältliches Montagematerial. In der Standardausführung braucht das Gerät für den Elektroanschluss nicht geöffnet zu werden. Anschlussklemmen für die Spannungsversorgung sowie die Steckverbindungen für das Schaltgerät und den Parallelbetrieb sind von außen zugänglich.

Servicefreundliche Reinigung (Mikrogitter) ohne Geräteöffnung durch einfaches Absaugen des Ansauggitters. Gesicherte Revisionsklappe (einseitig scharniert) – in Verbindung mit dem Ansauggitter zu Wartungsarbeiten leicht zu öffnen.

Elektronische TEKADOOR-Steuerung GTC EC, multifunktional mit Touch-Display, u. a. mit einer optionalen ModBus Schnittstelle
Standardmäßig sind für Geräte mit PWW-Heizung eine GTC 1 EC und für Geräte mit Elektro-Heizung eine GTC E EC Steuerung, inklusive 20 m vorkonfektioniertem, abgeschirmtem Datenkabel, enthalten. Die 5-stufige Steuerung GTC 1 EC beinhaltet serienmäßig eine Hand-Automatik und eine Sommer- / Winterschaltung. Für den Winter-Betrieb kann optional ein Magnetventil bis 2,5 A angeschlossen werden. Bei der Standard-Steuerung GTC E EC kann die Luftleistung 5-stufig und die Heizleistung in Abhängigkeit der Ventilatorstufen 3-stufig manuell gewählt werden. Jede Steuerung verfügt über eine Hand-Automatik-Funktion und einen potentialfreien Kontakt zur Freigabe über jede bauseitige DDC bzw. GLT; ebenso kann zwischen einem 5-stufigen und stufenlosen Betrieb der Ventilatoren gewählt werden. Eine Parallelschaltung von max. 10 Geräten ist möglich.

  • Made in Germany
  • ErP konform / EC-Ventilatoren
  • Zertifiziert durch TÜV-Süd
  • selbsttragende StahlVerbundkonstruktion
  • Individuelle Farbe wählbar (serienmäßig RAL 9006)
  • Patentierte energiesparende Jetflow-Düse
  • Individuelle Gerätelängen bis 2500 mm
  • Servicefreundlich durch filterloses Mikroansauggitter
  • Einfache Montage
  • Höhere Wurfweiten durch optimierte Technik
  • Unterschiedliche Heizmedien möglich
