OVAL EC

Design-Luftschleier

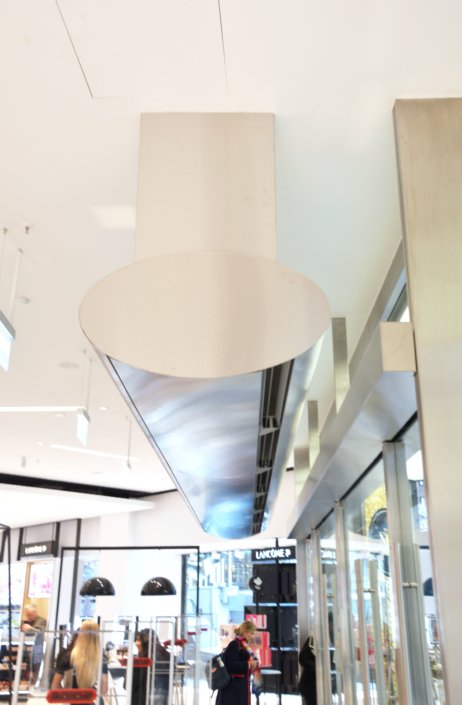

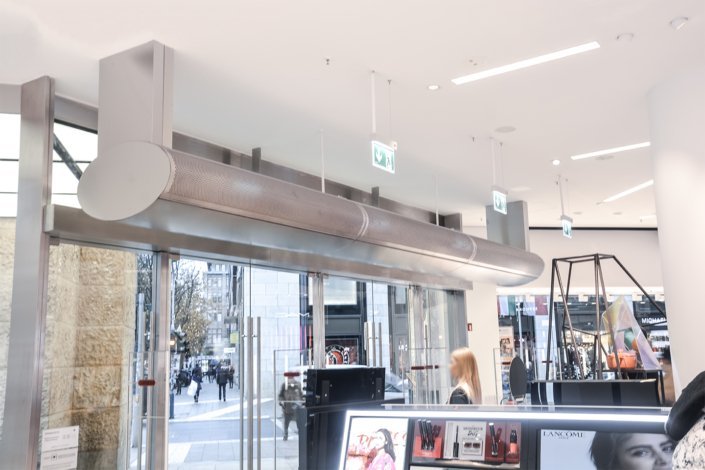

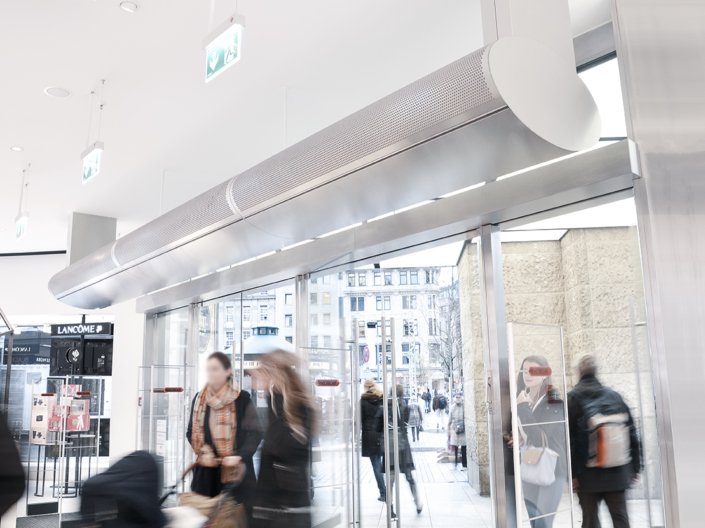

Oval EC eignet sich hervorragend für moderne sowie architektonisch anspruchsvolle Eingangsbereiche von großen Warenhäusern, Flagship-Stores, Flughäfen, Shoppingmalls, Hotels und Banken. Freihängendes Gerät mit optional erhältlichen formschönen Aufhängeverkleidungen zur Verdeckung der Versorgungsleitungen. Aufgrund des ovalen Designs und dem pflegeleichten Betrieb überzeugt Oval EC Architekten, Planer, Bauherren und Betreiber.

Oval EC ist in variablen Gerätelängen bis 2,5 m lieferbar und kann so auch bei bestehenden Türanlagen problemlos nachgerüstet und individuell angepasst werden. Oval EC zeichnet sich durch einen geringen Schalldruckpegel verglichen mit anderen herkömmlichen Geräten aus. Verkleidungsbleche und Ventilatorgehäuse sind schallabsorbierend gedämmt.

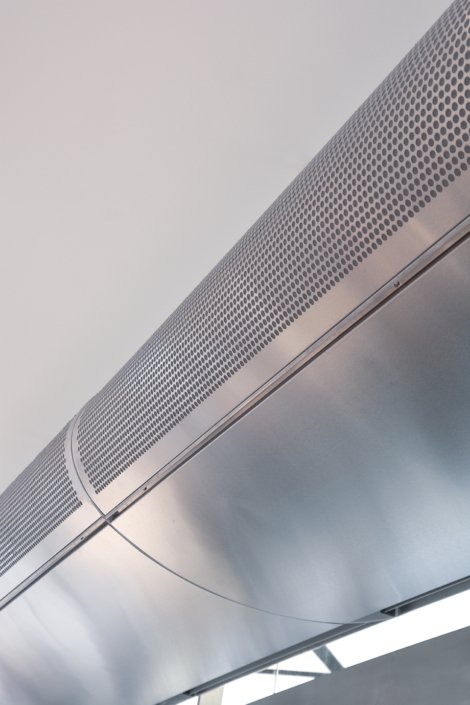

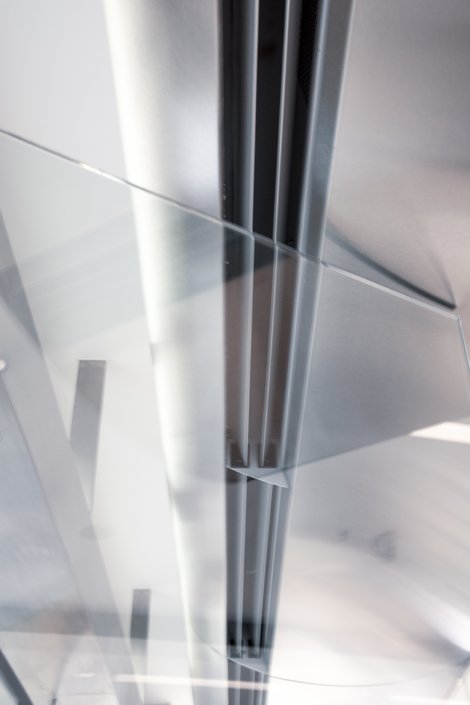

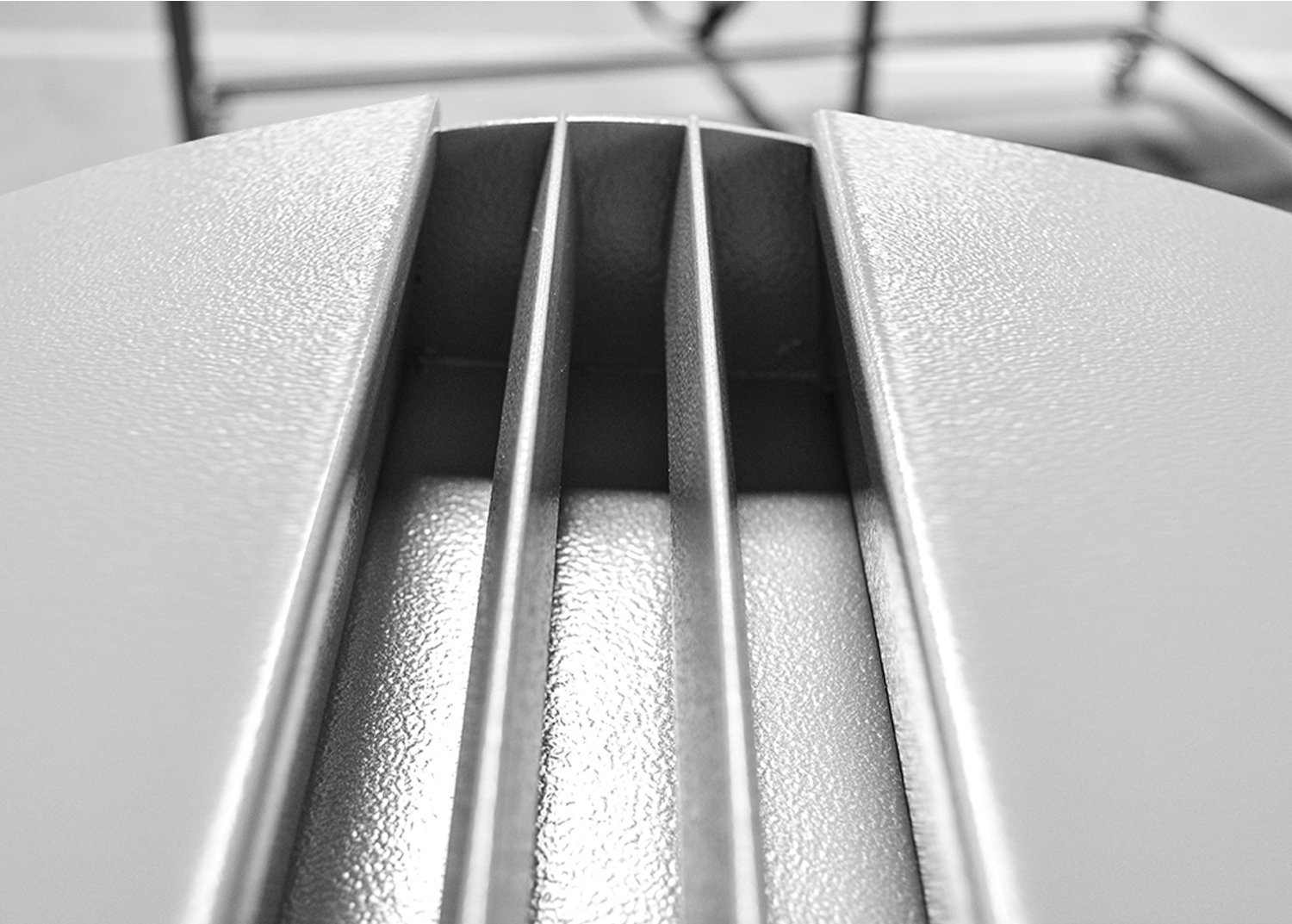

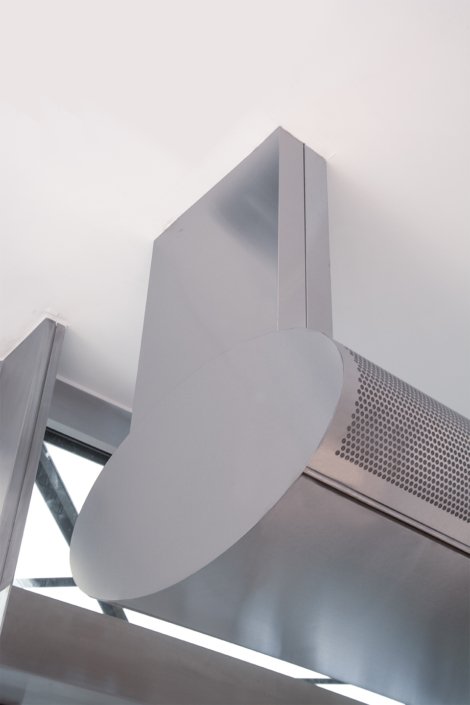

Selbsttragende Stahl-Verbundkonstruktion aus pulverbeschichtetem Stahlblech oder in Edelstahlausführung (240 Korn geschliffen). Im Sichtbereich schraubenlos und ohne Nietverbindungen. Ansauggitter pulverbeschichtet im Gerätefarbton oder in Edelstahlausführung, bestehend aus einem Lochblech mit dahinterliegendem Mikrogitter für eine servicefreundliche Anwendung. Aluminium-Ausblaslamellen für einen stufenlos verstellbaren, gleichgerichteten Luftstrahl. Energieanschlüsse unsichtbar hinter Aufhängeverkleidungen (optional). Bei größeren Eingangsbreiten besteht die Möglichkeit, mehrere Geräte aneinander zu reihen und dabei die Verkabelung und Verrohrung innenliegend vorzusehen.

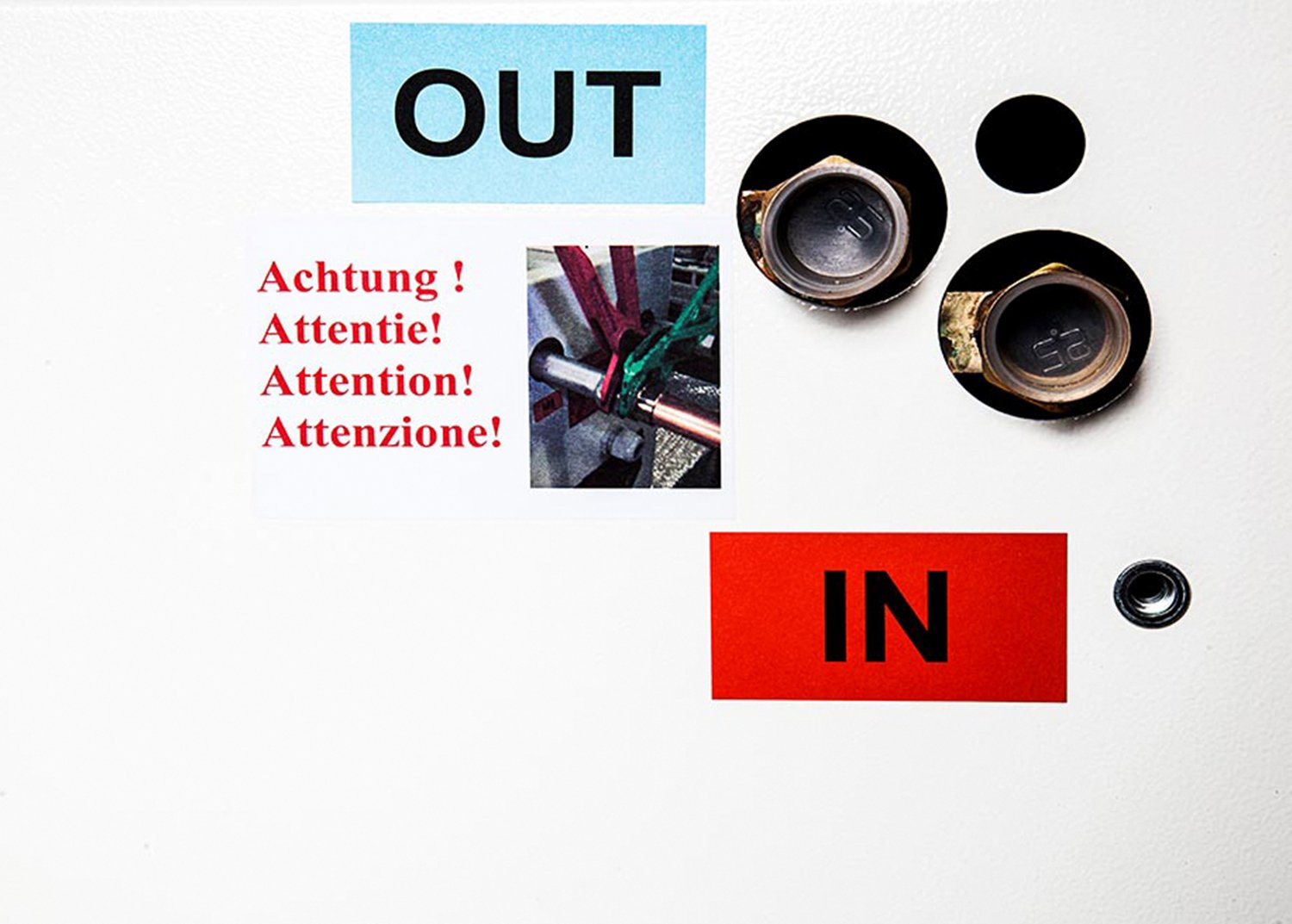

Wärmetauscher für unterschiedliche Heizmedien PWW: für Normaltemperatur 70/50°C und Niedertemperatur 60/40°C, andere Temperaturen auf Anfrage. Hochwertige Wärmetauscher aus Kupferrohr, mit aufgepressten , extra starken Aluminiumlamellen.

Der Wirkungsgrad der von Tekadoor verwendeten ECVentilatoren liegt im Teillastbetrieb bei >90% und damit 30-35% höher als bei herkömmlichen AC-Ventilatoren. Dadurch werden nicht nur die Effizienz gesteigert, sondern auch die Betriebskosten gesenkt. Die einzeln angetriebenen EC-Ventilatoren mit integriertem Motorschutz sind doppelseitig ansaugend, vibrationsfrei gelagert und werden mit 0-10V angesteuert. Sie entsprechen nicht nur der Richtlinie ErP, sondern übertreffen diese Norm sogar.

Einfache Montage durch auf der Geräteoberseite eingelassene Nietmuttern M10 sowie optional erhältliches Montagematerial.

Servicefreundliche Reinigung (Mikrogitter) ohne Geräteöffnung durch einfaches Absaugen des Ansauggitters.

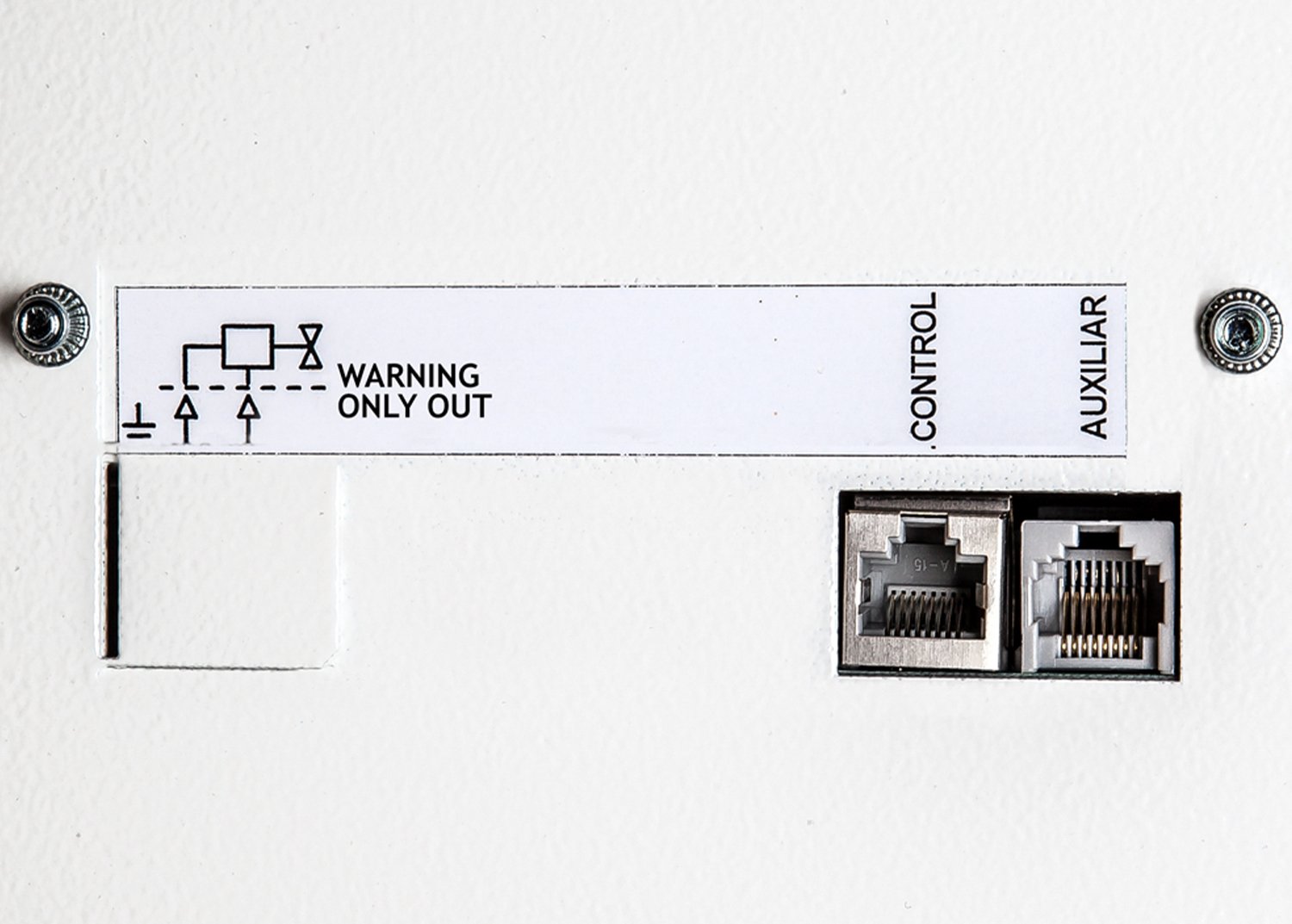

Elektronische TEKADOOR-Steuerung GTC EC, multifunktional mit Touch-Display, u. a. mit einer optionalen ModBus Schnittstelle
Standardmäßig sind für Geräte mit PWW-Heizung eine GTC 1 EC Steuerung und ein 20 m vorkonfektioniertes, abgeschirmtes Datenkabel enthalten. Die 5-stufige Steuerung GTC 1 EC beinhaltet serienmäßig eine Hand-Automatik und eine Sommer- / Winterschaltung. Für den Winter-Betrieb kann optional ein Magnetventil bis 2,5 A angeschlossen werden. Die Steuerung verfügt über eine Hand-Automatik-Funktion und einen potentialfreien Kontakt zur Freigabe über jede bauseitige DDC bzw. GLT; ebenso kann standardmäßig zwischen einem 5-stufigen und stufenlosen Betrieb der Ventilatoren gewählt werden. Eine Parallelschaltung von max. 10 Geräten ist möglich.

  • Made in Germany
  • Besonders geräuscharm
  • Servicefreundlich durch filterloses Mikroansauggitter
  • Individuelle Gerätelängen bis 2500 mm
  • Aerodynamisch optimierte Ausblaslamelle
  • Robuste selbsttragende Stahl/Aluminium-Verbundkonstruktion
  • Individuelle Farbe nach RAL wählbar alternativ Edelstahlausführung
  • Unterschiedliche Heizmedien möglich
  • Einfache Montage
